| Luogo di origine: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 2016 |
| Quantità di ordine minimo: | 4000 pezzi |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| Nome: | SMD LED 2016 colore bianco | Applicazione: | L'illuminazione della telecamera mobile e il display degli elettrodomestici |
|---|---|---|---|
| Tensione di ingresso (V): | 3V | Flusso luminoso (lm): | 440lm |
| Garanzia ((anno): | 2 anni | Potenza: | 1w-3w |
| CCT: | 6500K | Orario di lavoro (ore): | 20000 |
| Temperatura di funzionamento ((°C): | -40-85 | Angolo di visione (°):: | 120 |
Introduzione all'applicazione:
Per far riempire la luce della fotocamera, quando si scattano foto in luoghi scarsamente illuminati o scuri, accendere la funzione di luce di riempimento automatico e il flash funzionerà.Riempire la luce per l'oggetto da fotografare prima di scattare foto!
La macchina intelligente può anche essere installata con una lampadina a luce costante, che può essere utilizzata per fare una piccola torcia!

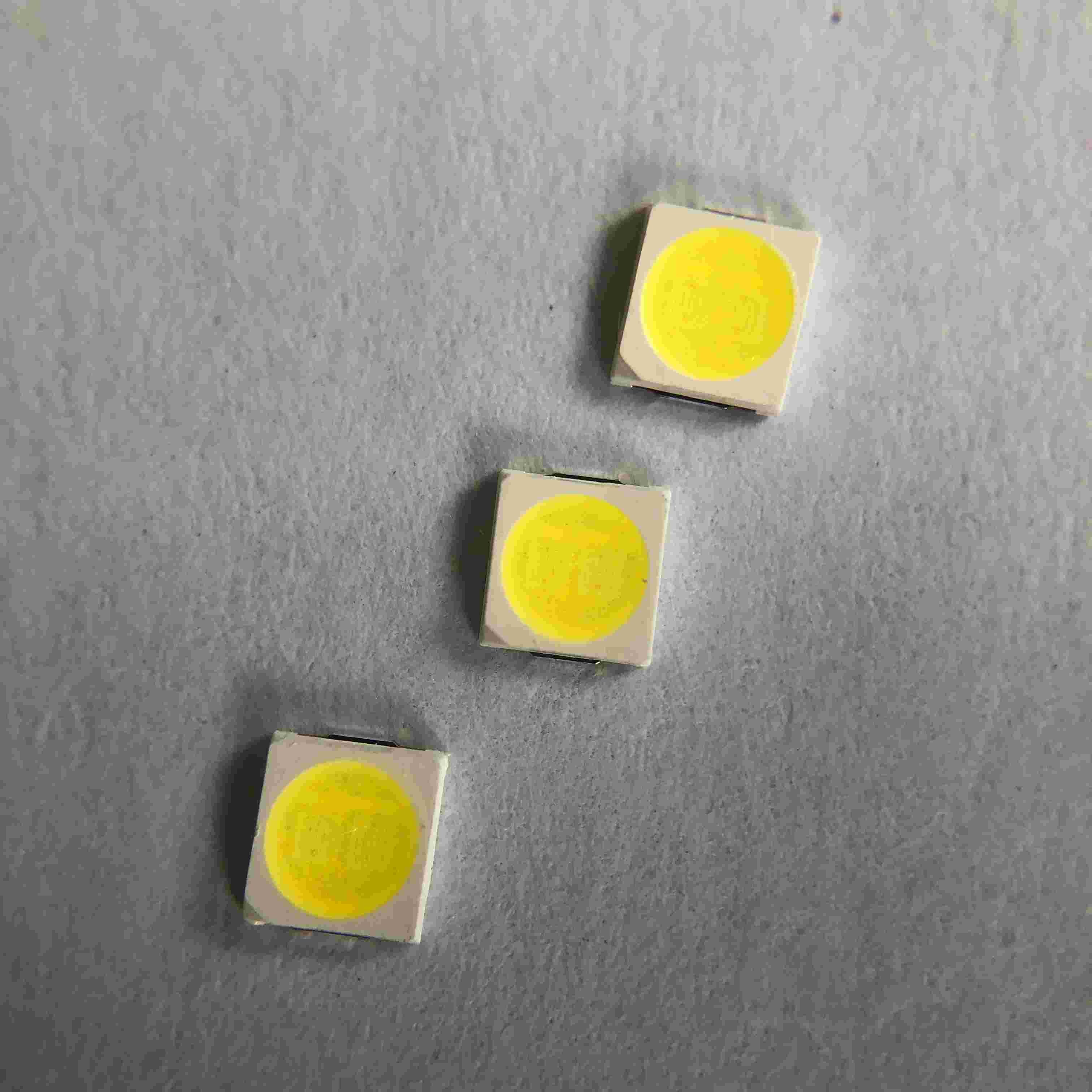

3V 650ma 1w-3w 2016 350-450LM per luci per auto
Rapidi dettagli:
| Voltaggio di ingresso ((V): | 2.9-3.1V |
| Garanzia (anno): | 2 anni |
| Tipo: | SMD Led Chip 2835 |
| Servizio di soluzioni di illuminazione | Progettazione dell'illuminazione e dei circuiti |
| L'efficienza luminosa ((lm/w): | 440 ml |
| Durata di vita (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Materiale del chip: | INGAN |
| Colore di emissione: | Bianco |
| Potenza: | 3W |
| L'angolo di visione ((°): | 120 gradi |
| Indice di riproduzione del colore ((Ra): | 80 |
| Sacchetto di imballaggio: | 220*240 nm |
| Luogo di origine: | Suzhou, Jiangsu |
| Applicazione: | Luce per telecamere mobili |
| Tipo di imballaggio: | Pacchetto di montaggio Suface |
| Corrente in avanti: | 650 MA |
| Dimensione: | 2.2*1.6*0.6mm |
| Imballaggio: | 4000 p.c. per rotolo |
Specifica del prodotto:
Struttura del pacchetto:
Caratteristiche elettro-ottiche:
| Numero del prodotto. | Materiale | VF(V) | Colore | RA | Flusso | ||
| min | massimo | Coordinate CIE x, y | min | massimo | |||
| TQ-2016ZW-1CSAZ | InGaN | 2.8 | 3.5 | Tipo x = 0.33, y = 0.33 | 80 | 85 | 28 |
Elenco di prove di affidabilità del LED:
| Articolo di prova | Condizioni di prova | Norme | Qty ((Pcs) |
| Esame della vita | 25°C, 1000 ore@60mA | / | 22 |
| Temperatura elevata | 85°C,1000 ore@60mA | / | 22 |
| Temperatura bassa | -40°C, 1000 ore@60mA | / | 22 |
| Calore ad alta umidità |
85°C, 85%RH, 1000 ore@60mA |
/ | 22 |
| Immagazzinamento a bassa temperatura | -40°C, 1000 ore |
JEITA ED-4701 200 202 |
22 |
| Immagazzinamento ad alta temperatura | 100°C, 1000 ore |
JEITA ED-4701 200 201 |
22 |
| Ciclo di temperatura | (-40'C 30 minuti --25'C ((5 minuti) --100'C ((30 minuti),Tempore velocità di variazione:3+/-0,6'C/min) |
JEITA ED-4701 100 105 |
22 |
| Shock termico | -40'C ((15 min) --100'C ((15 min), tempo di cambio <5 min, 300C | Dati di riferimento: | 22 |
| Prova di vita dell'impulso | Tp=1ms, DC=0.1,D=Tp/T @ 3×60mA, 1000 ore | / | 22 |
| Esame ESD ((HBM) | 2000V, 200V/Step, avanti e indietro prova entrambi 3 volte |
AEC (Q101-001) |
22 |
| Resistenza alla saldatura |
260±5°C, 10S, 3 volte Pre-trattamento 30°C, 70% RH |
JEITA ED-4701 300 302 |
22 |
| Decadimento del reflusso IV |
260±5°C, 10S, 1 tempo Pre-trattamento 30°C, 70%RH, 168 ore |
/ | 22 |
| Criteri di giudizio | |||
| Voltaggio in avanti VF | V.FAumento massimo < 1,1x | ||
| corrente inversa IR | IR Max-Increase < IRmax | ||
| Intensità luminosa IV. | Decadimento IV < 40% | ||
| ※Criteri di prova di capacità di saldatura: copertura non inferiore al 95% | |||
| Nota:La misurazione deve essere effettuata dopo che i campioni sottoposti a prova sono stati riportati alle normali condizioni ambientali (generalmente dopo due ore). | |||
TipicoELectro-Ocurve delle caratteristiche ottiche:
Imballaggio:
Precauzioni:
Il materiale incapsulato dei LED è il silicone.
La pressione sulla superficie superiore influenzerà l'affidabilità dei LED.Quindi, quando si utilizza l'ugello di raccolta"La pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatura:
Quando si salda a mano, la temperatura del ferro deve essere inferiore a 300°C per 3 secondi
La saldatura a mano deve essere fatta una sola volta
Instruzioni per la saldatura a reflusso SMT:
La saldatura a rientro non deve essere effettuata più di due volte
Durante la saldatura, non sollecitare i LED durante il riscaldamento
Il profilo di saldatura a reflusso raccomandato è il seguente:
Caratteristiche del prodotto:
Adottare chip e telaio di buona qualità, buona stabilità antistatica, attenuazione ultra bassa
Alta luminosità, bassa attenuazione e alto rendimento dei colori
Almeno 70,80,90 95 opzioni CRI
Forte saldatura e buona stabilità luce non morta
Serie di prodotti e logo aziendale nella parte anteriore
Certificazione CE ROHS LM80
