| Luogo di origine: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 3014 |
| Quantità di ordine minimo: | 4000pcs |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |

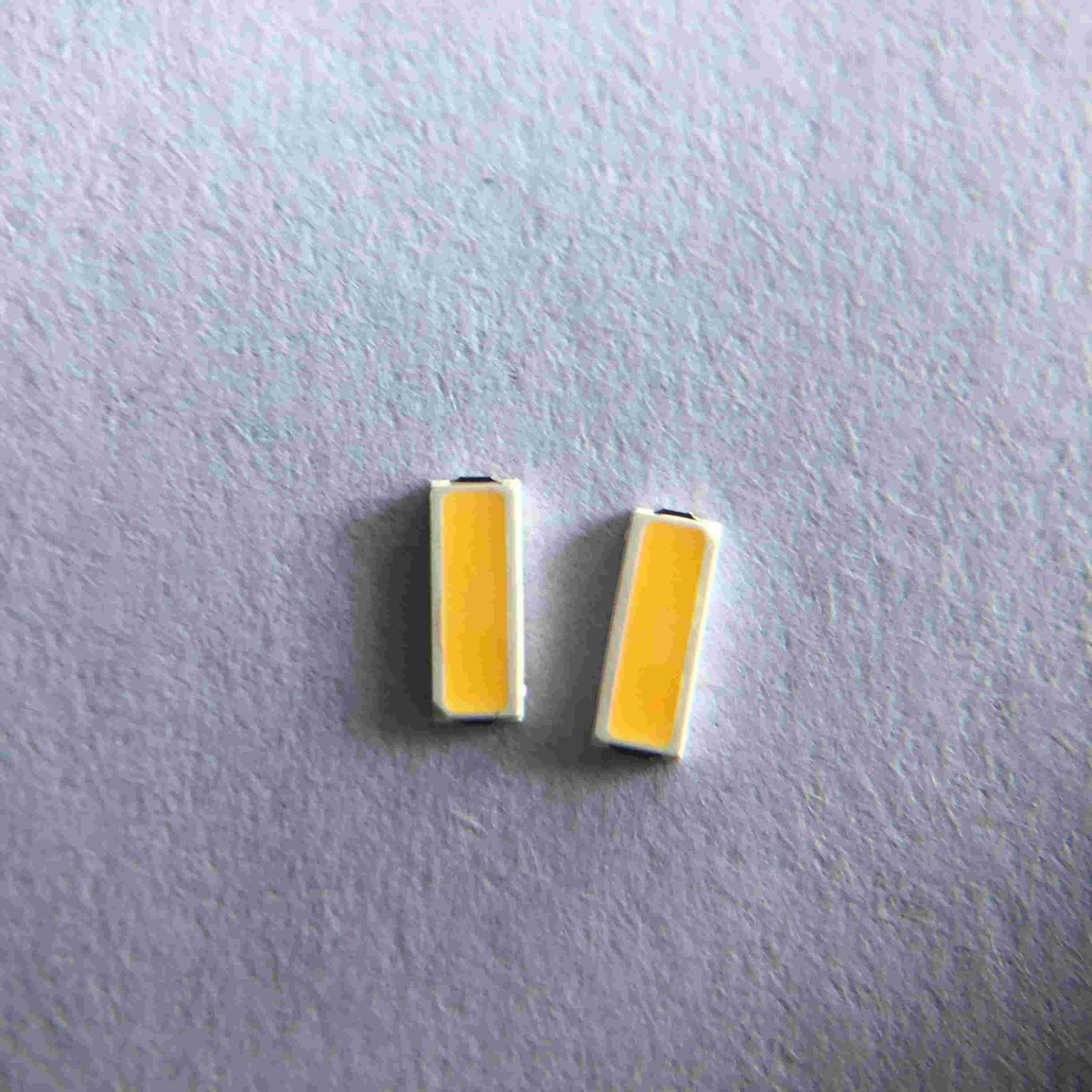

| nome: | SMD LED 3014 | Applicazione: | Lampada decorativa interna dell'automobile |
|---|---|---|---|
| Tensione di ingresso (V): | 3V | Flusso luminoso (lm): | 24-26LM |
| Potere: | 60MA | Il TDC: | 6000-6500K |
| Garanzia (anno): | 2 anni | Orario di lavoro (ore): | 20000 |
| Temperatura di funzionamento (℃): | -40-85 | Angolo di visione (°):: | 120 |
Dettagli rapidi:
| Tensione in ingresso (V): | 3V |
| Garanzia (anno): | di due anni |
| Tipo: | Smd ha condotto il chip 3014 |
| Accensione del servizio delle soluzioni: | Illuminazione e progettazione dei circuiti |
| Efficienza luminosa (lm/w): | 150lm/w |
| Durata della vita (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Chip Material: | INGAN |
| Emissione del colore: | 6000-6500K |
| Potere: | 0.2W |
| Angolo di visione (°): | 120 gradi |
| Indice di rappresentazione di colore (Ra): | 70 |
| Borsa d'imballaggio: | 220*240nm |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | lampadina dell'automobile |
| Tipo del pacchetto: | Pacchetto del supporto di Suface |
| Corrente di andata: | 60MA |
| Dimensione: | 3.0*1.4*0.65mm |
| Imballaggio: | 4000 pc/rotolo |
Specificazione di prodotto:
Struttura del pacchetto
Valutazioni massime assolute
| Parametro | Simbolo | Condizione di prova | Min | Tipo | Massimo | Unità |
| Tensione di andata | VF | IF=60mA | 2,7 | - | 3,3 | V |
| Flusso luminoso | ф | IF=60mA | 24 | - | 26 | LM |
| Temperatura del colore | Il TDC | IF=60mA | 2500 | - | 6500 | K |
| Corrente inversa | VR | VR=7V | 0 | μA | ||
| Colore che strappa indice | Ra | IF=60mA | 80 | - | ||
| Angolo di vista | 2θ1/2 | IF=60mA | 120 | grado | ||
Curve di caratteristiche elettro-ottiche tipiche:
Elenco di test di affidabilità del LED
| Elemento della prova | Condizioni di prova | Norma | Qty (pc) |
| Prova di vita | 25℃, 1000Hrs@60mA | / | 20 |
| Temperatura elevata | 85℃, 1000Hrs@60mA | / | 20 |
| Bassa temperatura | -40℃, 1000Hrs@60mA | / | 20 |
| Calore di alta umidità |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 |
| Stoccaggio di bassa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Stoccaggio ad alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Ciclo di temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tasso cambiante temporaneo: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Shock termico | -40 ' C (15mins) --100 ' C (15mins), tempo cambiante <5mins> | MIL-STD-202G | 20 |
| Prova di vita di impulso | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA | / | 20 |
| Prova di ESD (HBM) | prova di andata & inversa sia 3times di 2000V, di 200V/Step, |
CEA (Q101-001) |
20 |
| Resistenza di saldatura |
260±5℃, 10S, 3times Pretrattamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Decadimento di riflusso IV |
260±5℃, 10S, 1time Pretrattamento 30℃, 70%RH, 168Hours |
/ | 20 |
Processo di produzione:
