| Luogo di origine: | Suzhou |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 2835 |
| Quantità di ordine minimo: | 16000PCS |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 400KK AL MESE |
| nome: | LED SMD 2835 colore bianco | CCT: | 3000 K 4000 K 6500 K |
|---|---|---|---|
| Potenza: | 0,2 W | Flusso luminoso (lm): | 26-28lm |
| Indice di resa cromatica (Ra): | 80 | Tensione di ingresso (V): | 3v |
| Orario di lavoro (ore): | 20000 | Garanzia (Anno): | 2 anni |
| Temperatura di esercizio (℃): | -40-85 | Efficienza luminosa della lampada (lm/w): | 140 |
| Evidenziare: | CHIP LED SMD 2835 bianco,CHIP LED SMD PCT bianco,CHIP LED SMD 0 |
||

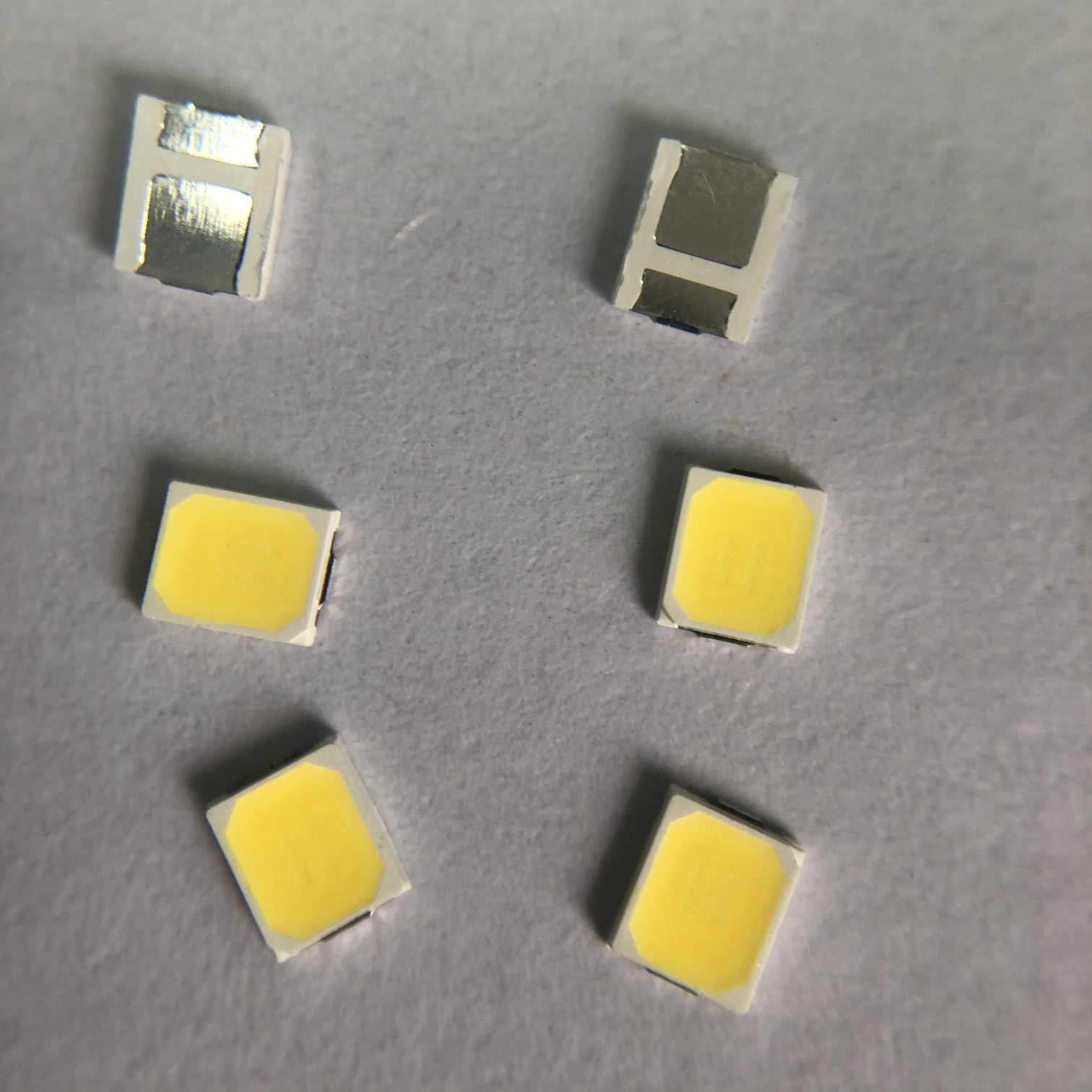

LM80 3V 0.2W 2835 26-28LM Colore bianco PCT SMD LED CHIP PER LUCE
SMD significadiodo a montaggio superficiale.Questa è una tecnologia migliore rispetto ai LED DIP di prima generazione.I LED di tipo SMD sono montati su un substrato di alluminio e avvolti da una resina epossidica.
Le lampadine LED di potenza o i downlight LED integrati di solito contengono 3 o 4 chip LED ad alta potenza che si combinano per creare un fascio di luce focalizzato, solitamente con un angolo del fascio di 25 o 40 gradi.Le lampadine LED SMD sono costituite da un gruppo di chip LED molto piccoli, in genere circa 20 per lampadina
2. Struttura del pacchetto
Unità: mm Tolleranza: +/-0,1 mm
3. Specifiche del prodotto
| Elemento | Specifica | Materiale | Quantità |
| Patata fritta | InGaN | InGaN | 1 in 1 |
| Riflettore( | Bianco | P.P.A | |
| Telaio | C2680 | Rame argentato | |
| Filo d'oro | 0,9mil | LEGA | |
| Fosforo | Giallo | YAG | |
| Incapsulante | MilkyWhiteIte | Resina | |
| Nastro trasportatore | Secondo le specifiche EIA 481-1A | Nastro nero conduttivo | 4000 pezzi per bobina |
| Bobina | Secondo le specifiche EIA 481-1A | Nero conduttivo | |
| Etichetta | Repsn standard | Carta | |
| Borsa da imballaggio | 220x240 mm | Borsa laminata in alluminio/senza cerniera | Una bobina una borsa |
| Cartone | Repsn standard | Carta | Non specificato |
4. Curve caratteristiche elettro-ottiche tipiche
5. Elenco dei test di affidabilità dei LED
|
Elemento di prova
|
Condizioni di prova
|
Standard
|
Qtà (pz)
|
|
Prova di vita
|
25 ℃, 1000 ore a 60 mA | / | 20 |
|
Alta temperatura
|
85 ℃, 1000 ore a 60 mA | / | 20 |
|
Bassa temperatura
|
-40 ℃, 1000 ore a 60 mA | / | 20 |
|
Calore ad alta umidità
|
85 ℃, 85% di umidità relativa, 1000 ore a 60 mA |
/ | 20 |
|
Stoccaggio a bassa temperatura
|
-40℃, 1000 ore |
JEITA ED-4701 200 202 |
20 |
|
Conservazione ad alta temperatura
|
100℃, 1000 ore |
JEITA ED-4701 200 201 |
20 |
|
Ciclo di temperatura
|
(-40'C 30mins --25'C(5mins)--100'C(30mins), velocità di variazione della temperatura: 3+/-0,6'C/min) |
JEITA ED-4701 100 105 |
20 |
|
Shock termico
|
-40'C(15mins) --100'C(15mins), tempo di cambio <5mins, 300C | MIL-STD-202G | 20 |
|
Prova di durata dell'impulso
|
Tp=1 ms, CC=0,1, D=Tp/T @ 3×60 mA, 1000 ore | / | 20 |
|
Prova ESD (HBM)
|
Test 2000 V, 200 V/passo, avanti e indietro entrambi 3 volte |
AEC (Q101-001) |
20 |
|
Resistenza alla saldatura |
260 ± 5 ℃, 10 S, 3 volte Pretrattamento 30℃,70%RH |
JEITA ED-4701 300 302 |
20 |
|
Reflow IV Decadimento
|
260±5℃,10S,1 volta Pretrattamento 30 ℃, 70% RH, 168 ore |
/ | 20 |
