| Luogo di origine: | Suzhou |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 2835 |
| Quantità di ordine minimo: | 4000pcs |
| Prezzo: | negotiable |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| nome: | LED SMD 2835 colore ROSSO | Applicazione: | studiare la luce |
|---|---|---|---|
| Tensione di ingresso (V): | 3v | Potenza: | 150mA |
| Flusso luminoso (lm): | 60-65 ml | Sald(nm): | 620-625 nm |
| Garanzia (Anno): | 2 anni | Orario di lavoro (ore): | 20000 |
| Temperatura di esercizio (℃): | -40-85 | Angolo di visione (°):: | 120 |
| Evidenziare: | La protezione degli occhi accende il chip principale 2835,La protezione degli occhi accende il chip 2835,5200K chip 2835 |
||

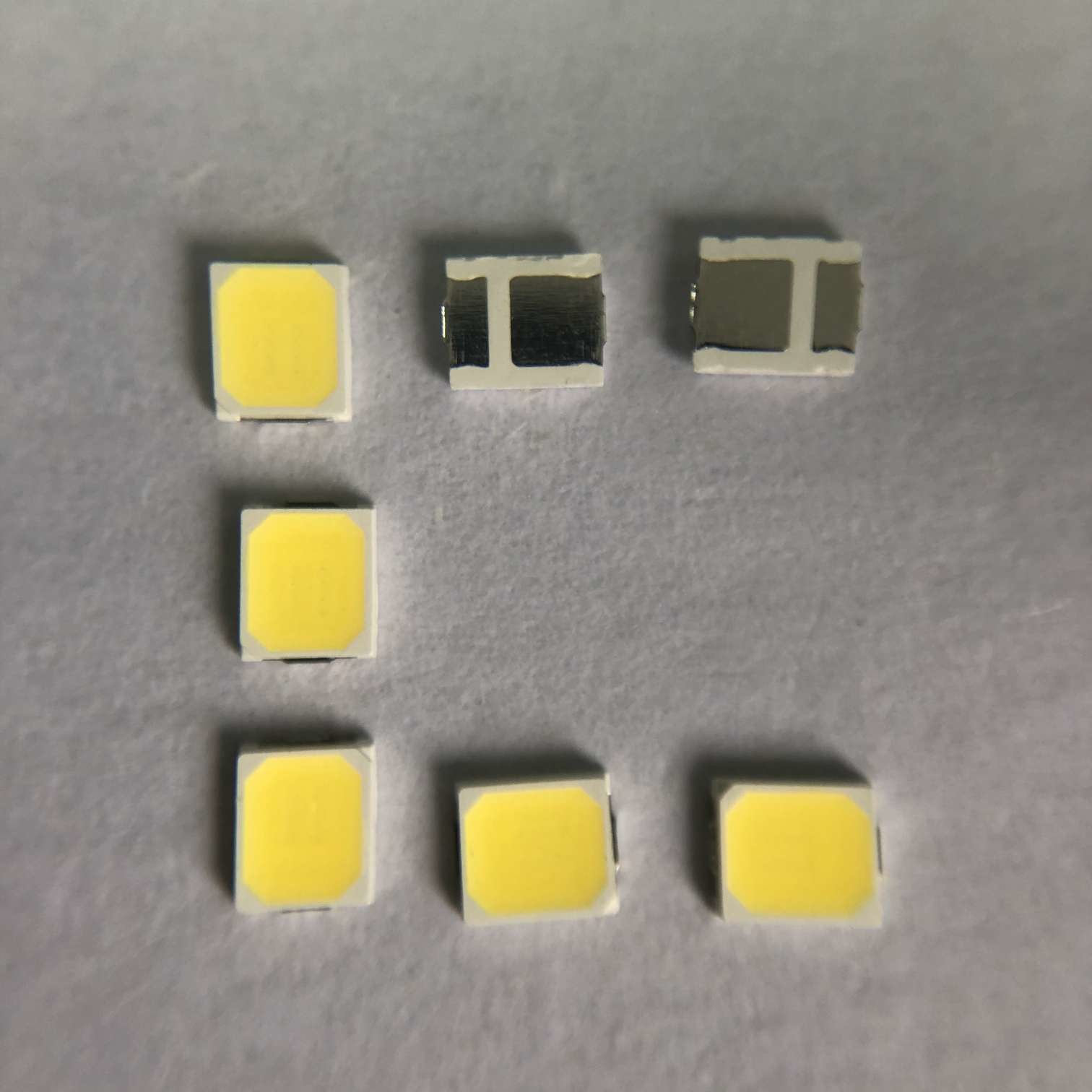

principale luminoso del chip di 3V 2835 4800-5200K per le luci proteggenti degli occhi
Introduzione all'applicazione:
Tipicamente, la tensione diretta di un LED ètra 1,8 e 3,3 volt.Varia in base al colore del LED.Un LED rosso in genere scende da 1,7 a 2,0 volt, ma poiché sia la caduta di tensione che la frequenza della luce aumentano con il band gap, un LED blu può scendere da 3 a 3,3 volt.
Info Veloci:
| Tensione di ingresso (V): | 3v |
| Garanzia (anno): | 2 anni |
| Tipo: | Chip led smd 2835 |
| Servizio soluzioni di illuminazione: | Progettazione di circuiti e luci |
| Efficacia luminosa (lm/w): | 60-65lm |
| Durata (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Materiale truciolo: | INGAN |
| Emissione del colore: | Rosso |
| Potenza: | 0,5 W |
| Angolo di visione (°): | 120 gradi |
| Indice di resa cromatica (Ra): | 80 |
| Temperatura di colore: | 620-625 Nm |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | Elettrodomestici e semafori |
| Tipo di pacchetto: | Pacchetto di montaggio su superficie |
| Corrente diretta: | 150 mA |
| Dimensione: | 2,8 x 3,5 x 0,65 mm |
| Imballaggio: | 4000 pezzi/rotolo |
Specifiche di prodotto:
Struttura del pacchetto:
Valutazioni massime assolute:
| Elemento | Simbolo | Valutazioni massime assolute | Unità |
| Corrente diretta | SE | 150 | mA |
| Tensione inversa | VR | 5 | v |
| Corrente diretta pulsata | IFP* | 180 | mA |
| Dissipazione di potenza | PD | 0,5 | W |
| temperatura di esercizio | SUPERIORE | -40~85 | ℃ |
| Temperatura di conservazione | TST | -40~85 | ℃ |
| Scarica elettrostatica | ESD | 2000 (HBM) | v |
| Temperatura di giunzione | Tj | 120 | ℃ |
| LED Resistenza termica | Rth sj | 33 | ℃/W |
TipicoEelettro-Ocurve caratteristiche tiche:
Elenco dei test di affidabilità dei LED:
| Elemento di prova | Condizioni di prova | Standard | Qtà (pz) | Ac/Ri |
| Prova di vita | 25 ℃, 1000 ore a 150 mA | / | 20 | 0/1 |
| Alta temperatura | 85 ℃, 1000 ore a 150 mA | / | 20 | 0/1 |
| Bassa temperatura | -40 ℃, 1000 ore a 150 mA | / | 20 | 0/1 |
| Calore ad alta umidità |
85 ℃, 85% di umidità relativa, 1000 ore a 150 mA |
/ | 20 | 0/1 |
| Stoccaggio a bassa temperatura | -40℃, 1000 ore |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Conservazione ad alta temperatura | 100℃, 1000 ore |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo di temperatura | (-40'C 30mins --25'C(5mins)--100'C(30mins), velocità di variazione della temperatura: 3+/-0,6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Shock termico | -40'C(15mins) --100'C(15mins), tempo di cambio <5mins, 300C | MIL-STD-202G | 20 | 0/1 |
|
Prova di durata dell'impulso
|
Tp=1ms,DC=0.1,D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Prova ESD (HBM) | Test 2000 V, 200 V/passo, avanti e indietro entrambi 3 volte |
AEC (Q101-001) |
20 | 0/1 |
| Resistenza alla saldatura |
260 ± 5 ℃, 10 S, 3 volte Pretrattamento 30℃,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Reflow IV Decadimento |
260±5℃,10S,1 volta Pretrattamento 30 ℃, 70% RH, 168 ore |
/ | 20 | 0/1 |
| Criteri di giudizio | ||||
| Tensione diretta VF | vFMax-Aumento < 1.1x | |||
| Corrente inversa IR | IR Max-Aumento < IRmax | |||
| Intensità luminosa Iv | Decadimento IV < 40% | |||
|
※ Criteri del test di capacità di saldatura: la copertura non è inferiore al 95% Nota: la misurazione deve essere effettuata dopo che i campioni testati sono stati riportati alle normali condizioni ambientali (generalmente dopo due ore) |
||||
Caratteristiche del prodotto:
Adotta chip e telaio di buona qualità, buona stabilità antistatica Attenuazione ultra bassa
Alta luminosità, bassa attenuazione e resa cromatica elevata
Minimo 70,80,90 95 opzioni CRI
Forte saldatura e buona stabilità luce non morta
Serie di prodotti e logo aziendale sul davanti
Certificazione CE ROHS LM80
Processo produttivo:
