Introduzione di applicazione:
Il riflettore è fatto della lega di alluminio di alta qualità con alta efficienza della riflessione. È particolarmente adatto ad illuminazione fissa in varia alta tettoia ed alti posti del tetto.
I materiali della lega leggera e di progettazione strutturale caratteristica non hanno la buona prestazione antipolvere ed impermeabile, corrosione e ruggine.
I riflettori differenti quali lo specchio e la superficie glassata possono essere selezionati secondo i requisiti in loco.
DECORAZIONE DOMESTICA dell'alta del lume 3V 60MA 0.2W 2835 26-28LM 6500K del PCT SMD LED STRISCIA del CHIP
Dettagli rapidi:
| Tensione in ingresso (V): |
3V |
| Garanzia (anno): |
di due anni |
| Tipo: |
Smd ha condotto il chip 2835 |
| Accensione del servizio delle soluzioni: |
Illuminazione e progettazione dei circuiti |
| Efficienza luminosa (lm/w): |
150lm/w |
| Durata della vita (ore): |
50000 |
| Orario di lavoro (ore): |
20000 |
| Chip Material: |
INGAN |
| Emissione del colore: |
2700-6500K |
| Potere: |
0.2W |
| Angolo di visione (°): |
120 gradi |
| Indice di rappresentazione di colore (Ra): |
80 |
| Borsa d'imballaggio: |
220*240nm |
| Luogo d'origine: |
Suzhou, Jiangsu |
| Applicazione: |
STRISCIA DEL LED |
| Tipo del pacchetto: |
Pacchetto del supporto di Suface |
| Corrente di andata: |
60MA |
| Dimensione: |
2.8*3.5*0.65mm |
| Imballaggio: |
4000 pc/rotolo |
Specificazione di prodotto:
Struttura del pacchetto
Valutazioni massime assolute
| Oggetto |
Simbolo |
Valutazioni massime assolute |
Unità |
| Corrente di andata |
SE |
60 |
mA |
| Tensione inversa |
Vr |
5 |
V |
| Corrente di andata pulsata |
IFP* |
80 |
mA |
| Dissipazione di potere |
Palladio |
0,2 |
W |
| Temperatura di funzionamento |
CIMA |
-40~85 |
℃ |
| Temperatura di stoccaggio |
Prova |
-40~85 |
℃ |
| Scarica elettrostatica |
ESD |
2000 (HBM) |
V |
| Temperatura di giunzione |
Tj |
120 |
℃ |
| Resistenza termica del LED |
S-j di Rth |
30 |
℃/W |
Curve di caratteristiche elettro-ottiche tipiche:
Elenco di test di affidabilità del LED
|
Elemento della prova
|
Condizioni di prova
|
Norma
|
Qty (pc)
|
Ac/Re
|
|
Prova di vita
|
25℃, 1000Hrs@60mA
|
/
|
20
|
0/1
|
|
Temperatura elevata
|
85℃, 1000Hrs@60mA
|
/
|
20
|
0/1
|
|
Bassa temperatura
|
-40℃, 1000Hrs@60mA
|
/
|
20
|
0/1
|
|
Calore di alta umidità
|
85℃, RHdi 85%,
1000Hrs@60mA
|
/
|
20
|
0/1
|
|
Stoccaggio di bassa temperatura
|
-40℃, 1000Hours
|
JEITA ED-4701
200 202
|
20
|
0/1
|
|
Stoccaggio ad alta temperatura
|
100℃, 1000Hours
|
JEITA ED-4701
200 201
|
20
|
0/1
|
|
Ciclo di temperatura
|
(- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tasso cambiante temporaneo: 3+/-0.6' C/min)
|
JEITA ED-4701
100 105
|
20
|
0/1
|
|
Shock termico
|
-40 ' C (15mins) --100 ' C (15mins), tempo cambiante<5mins>
|
MIL-STD-202G
|
20
|
0/1
|
|
Prova di vita di impulso
|
Tp=1ms, DC=0.1,× 3 di D=Tp/T @150 mA
|
/
|
20
|
0/1
|
|
Prova di ESD (HBM)
|
2000 provedi andata & inverse sia 3times diV, di200V/Step,
|
CEA
(Q101-001)
|
20
|
0/1
|
|
Resistenza di saldatura
|
260℃del±5, 10S, 3volte
℃ di pretrattamento 30, 70%RH
|
JEITA ED-4701
300 302
|
20
|
0/1
|
|
Decadimento di riflusso IV
|
260℃del±5, 10S, 1volta
℃ di pretrattamento 30, 70%RH, 168Hours
|
/
|
20
|
0/1
|

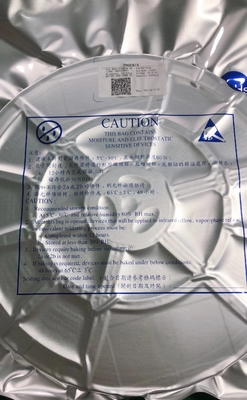

Imballaggio:
Avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatoio:
Quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi
La lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
Istruzioni SMT di saldatura di riflusso di SMT:
La saldatura di riflusso non dovrebbe essere fatta più di due volte
Nel saldare, non metta lo sforzo sul LED durante il riscaldamento
Il profilo raccomandato di saldatura di riflusso come seguire
Trattamento delle precauzioni:
Tratti la componente lungo la superficie laterale usando il forcipe o gli strumenti appropriati
Direttamente non tocchi o non tratti la superficie della lente del silicone. Può danneggiare i circuiti interni
Non impili PCBs insieme montato che contiene il LED. L'impatto può graffiare la lente del silicone o danneggiare i circuiti interni
Caratteristiche di prodotto:
Adotti il chip di buona qualità e la struttura, buona attenuazione ultra bassa antistatica della stabilità
Alta luminosità, rappresentazione di colore acceso bassa di attenuazione
70,80,90 95 opzioni minime di Istruzione Autodidattica
Forte saldatura e buona luce del non morto di stabilità
Serie del prodotto e logo della società sulla parte anteriore
Certificazione del CE ROHS LM80
