| Luogo di origine: | Suzhou |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 2835 |
| Quantità di ordine minimo: | 4000pcs |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| Nome: | Colore bianco di SMD LED 2835 | Applicazione: | luce d'istruzione della stanza |
|---|---|---|---|
| Il TDC: | 4800-5200k | tensione del nput (V): | 3V |
| Potere: | 60ma | Flusso luminoso (lm): | 28-30 lm |
| Garanzia (anno): | 2 anni | Orario di lavoro (ore): | 20000 |
| Temperatura di funzionamento (℃): | -40-85 | Angolo di visione (°):: | 120 |
| Evidenziare: | SMD blu LED 2835,Alto Ra 95 SMD LED 2835,Spettro completo SMD LED 2835 |
||

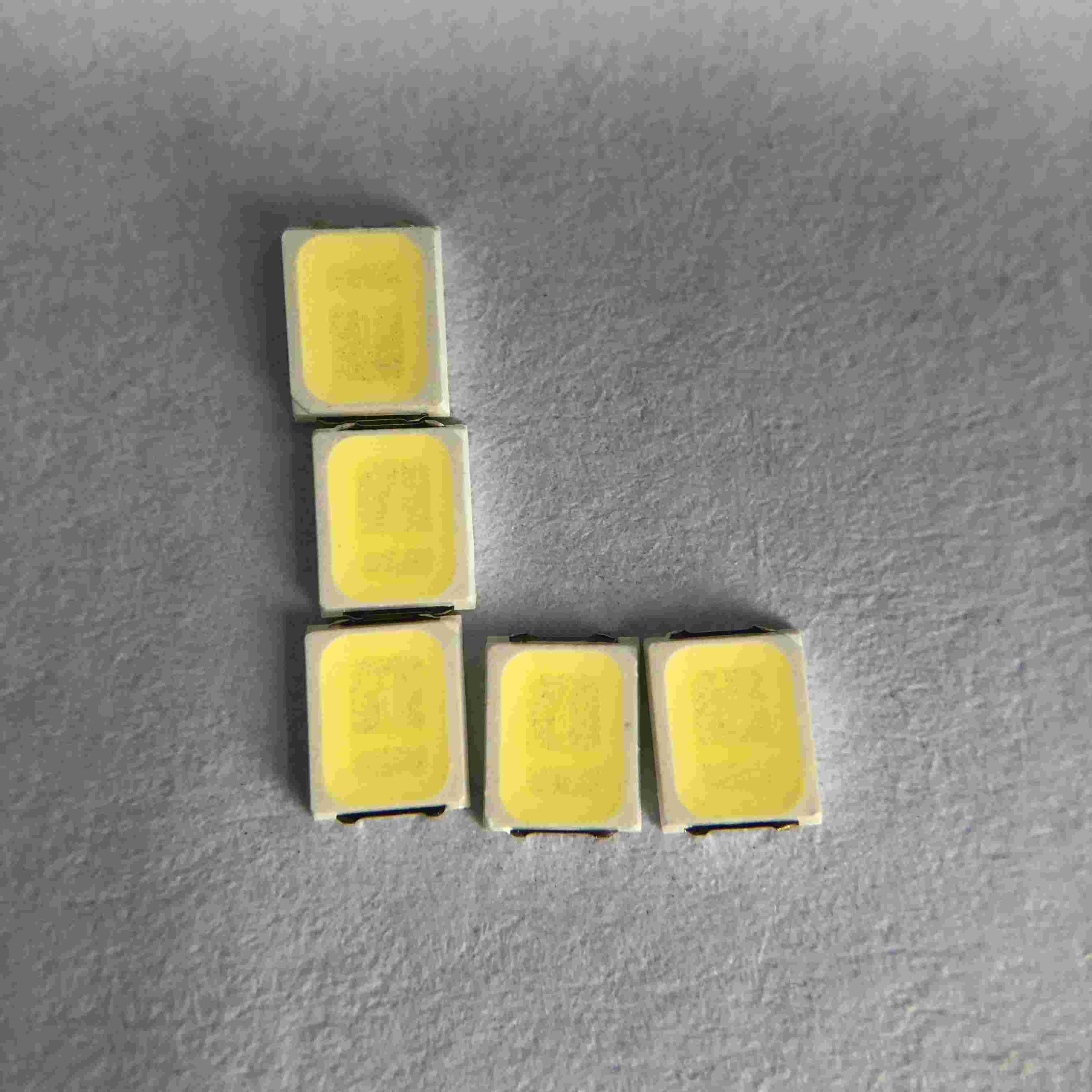

Luce completa della stanza di insegnamento di spettro dell'alto raggio blu zero 2835 del Ra 95
Introduzione di applicazione:
La luce blu è prodotta perché la luce bianca o la luce di colore caldo emessa dal LED è eccitata dalle temperature del colore differenti di luce bianca o il bianco caldo causato dal fosforo ha spruzzato sulla superficie dei titoli di prim'ordine. Il fosforo ordinario può filtrare soltanto la parte della luce blu nello spettro. Sebbene che cosa vediamo con i nostri occhi nudi sia bianco, lo spettro ancora contiene tantissime componenti leggere blu. Non c'è di filtrare la luce blu delle onde corte fra 400-480nm (nanometro) alla luce per mezzo di tecnologia incapsulata di spettro, di ridurre il danno di luce blu alla retina, incontrare il RGO standard nazionale e protegge nessuna tecnologia leggera blu la salute visiva degli infanti e dei bambini piccoli.
Dettagli rapidi:
| Tensione in ingresso (V): | 3V |
| Garanzia (anno): | di due anni |
| Tipo: | Smd ha condotto il chip 2835 |
| Accensione del servizio delle soluzioni: | Illuminazione e progettazione dei circuiti |
| Efficienza luminosa (lm/w): | 28-30lm |
| Durata della vita (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Chip Material: | INGAN |
| Emissione del colore: | colore bianco |
| Potere: | 0.2W |
| Angolo di visione (°): | 120 gradi |
| Indice di rappresentazione di colore (Ra): | 95 |
| Temperatura del colore: | 4800-5200k |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | luci d'istruzione della stanza |
| Tipo del pacchetto: | Pacchetto del supporto di Suface |
| Corrente di andata: | 60MA |
| Dimensione: | 2.8*3.5*0.65mm |
| Imballaggio: | 4000 pc/rotolo |
Specificazione di prodotto:
Struttura del pacchetto:
Figura: schema circuitale sottile di serie di media potenza 0.2W
Tolleranza: ±0.2mm salvo indicazione contraria
Elettrodi: Lega di rame di placcatura dell'AG
Incapsulamento della resina: Resina del silicio
Pacchetto: Polimero termoresistente
Valutazioni massime assolute:
| Oggetto | Simbolo | Valutazioni massime assolute | Unità |
| Corrente di andata | SE | 60 | mA |
| Tensione inversa | Vr | 5 | V |
| Corrente di andata pulsata | IFP* | 80 | mA |
| Dissipazione di potere | Palladio | 0,2 | W |
| Temperatura di funzionamento | CIMA | -40~85 | ℃ |
| Temperatura di stoccaggio | Prova | -40~85 | ℃ |
| Scarica elettrostatica | ESD | 2000 (HBM) | V |
| Temperatura di giunzione | Tj | 120 | ℃ |
| Resistenza termica del LED | S-j di Rth | 30 | ℃/W |
Curve di caratteristiche elettro-ottiche tipiche:
Elenco di test di affidabilità del LED:
| Elemento della prova | Condizioni di prova | Norma | Qty (pc) | Ac/Re |
| Prova di vita | 25℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Temperatura elevata | 85℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Bassa temperatura | -40℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Calore di alta umidità |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 | 0/1 |
| Stoccaggio di bassa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Stoccaggio ad alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo di temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tasso cambiante temporaneo: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Shock termico | -40 ' C (15mins) --100 ' C (15mins), tempo cambiante <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Prova di vita di impulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Prova di ESD (HBM) | prova di andata & inversa sia 3times di 2000V, di 200V/Step, |
CEA (Q101-001) |
20 | 0/1 |
| Resistenza di saldatura |
260±5℃, 10S, 3times Pretrattamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Decadimento di riflusso IV |
260±5℃, 10S, 1time Pretrattamento 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
Imballaggio:
Avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatoio:
Quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi.
La lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
Istruzioni SMT di saldatura di riflusso di SMT:
La saldatura di riflusso non dovrebbe essere fatta più di due volte;
Nel saldare, non metta lo sforzo sul LED durante il riscaldamento;
Il profilo raccomandato di saldatura di riflusso come seguire;
Caratteristiche di prodotto:
Adotti il chip di buona qualità e la struttura, buona attenuazione ultra bassa antistatica della stabilità
Alta luminosità, rappresentazione di colore acceso bassa di attenuazione
70,80,90 95 opzioni minime di Istruzione Autodidattica
Forte saldatura e buona luce del non morto di stabilità
Serie del prodotto e logo della società sulla parte anteriore
Certificazione del CE ROHS LM80
Processo di produzione:
