| Luogo di origine: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 3014 |
| Quantità di ordine minimo: | 4000PCS |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |

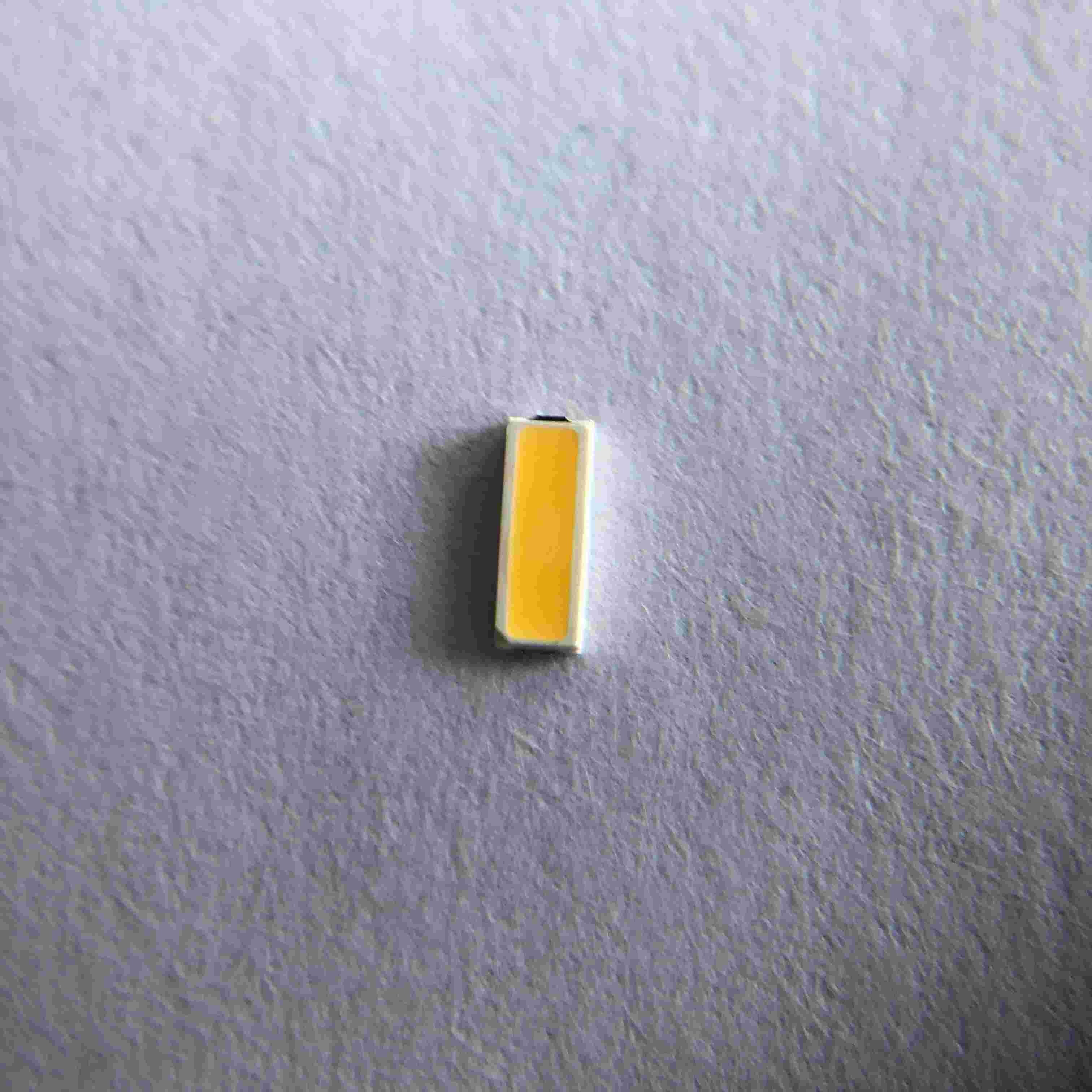

| Nome: | SMD LED 3014 | Applicazione: | Lampada decorativa interna dell'automobile |
|---|---|---|---|
| tensione del nput (V): | 3v | Flusso luminoso (lm): | 24-26lm |
| Potere: | 60MA | Il TDC: | 6000-6500K |
| Garanzia (anno): | 2 anni | Orario di lavoro (ore): | 20000 |
| Temperatura di funzionamento (℃): | -40-85 | Angolo di visione (°):: | 120 |
| Evidenziare: | chip di 6V 4014 LED,chip di 3000k 4014 LED,luce progressiva principale 3000k del chip |
||
Dettagli rapidi:
| Tensione in ingresso (V): | 3V |
| Garanzia (anno): | di due anni |
| Tipo: | Smd ha condotto il chip 3014 |
| Accensione del servizio delle soluzioni: | Illuminazione e progettazione dei circuiti |
| Efficienza luminosa (lm/w): | 150lm/w |
| Durata della vita (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Chip Material: | INGAN |
| Emissione del colore: | 6000-6500K |
| Potere: | 0.2W |
| Angolo di visione (°): | 120 gradi |
| Indice di rappresentazione di colore (Ra): | 70 |
| Borsa d'imballaggio: | 220*240nm |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | lampadina dell'automobile |
| Tipo del pacchetto: | Pacchetto del supporto di Suface |
| Corrente di andata: | 60MA |
| Dimensione: | 3.0*1.4*0.65mm |
| Imballaggio: | 4000 pc/rotolo |
Specificazione di prodotto:
Struttura del pacchetto
Valutazioni massime assolute
| Parametro | Simbolo | Condizione di prova | Min | Tipo | Massimo | Unità |
| Tensione di andata | VF | IF=60mA | 2,7 | - | 3,3 | V |
| Flusso luminoso | ф | IF=60mA | 24 | - | 26 | LM |
| Temperatura del colore | Il TDC | IF=60mA | 2500 | - | 6500 | K |
| Corrente inversa | VR | VR=7V | 0 | μA | ||
| Colore che strappa indice | Ra | IF=60mA | 80 | - | ||
| Angolo di vista | 2θ1/2 | IF=60mA | 120 | grado | ||
Curve di caratteristiche elettro-ottiche tipiche:
Elenco di test di affidabilità del LED
| Elemento della prova | Condizioni di prova | Norma | Qty (pc) |
| Prova di vita | 25℃, 1000Hrs@60mA | / | 20 |
| Temperatura elevata | 85℃, 1000Hrs@60mA | / | 20 |
| Bassa temperatura | -40℃, 1000Hrs@60mA | / | 20 |
| Calore di alta umidità |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 |
| Stoccaggio di bassa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Stoccaggio ad alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Ciclo di temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tasso cambiante temporaneo: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Shock termico | -40 ' C (15mins) --100 ' C (15mins), tempo cambiante <5mins> | MIL-STD-202G | 20 |
| Prova di vita di impulso | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA | / | 20 |
| Prova di ESD (HBM) | prova di andata & inversa sia 3times di 2000V, di 200V/Step, |
CEA (Q101-001) |
20 |
| Resistenza di saldatura |
260±5℃, 10S, 3times Pretrattamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Decadimento di riflusso IV |
260±5℃, 10S, 1time Pretrattamento 30℃, 70%RH, 168Hours |
/ | 20 |
Imballaggio:
Avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatoio:
Quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi
La lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
Istruzioni SMT di saldatura di riflusso di SMT:
La saldatura di riflusso non dovrebbe essere fatta più di due volte
Nel saldare, non metta lo sforzo sul LED durante il riscaldamento
Il profilo raccomandato di saldatura di riflusso come seguire
Trattamento delle precauzioni:
Tratti la componente lungo la superficie laterale usando il forcipe o gli strumenti appropriati
Direttamente non tocchi o non tratti la superficie della lente del silicone. Può danneggiare i circuiti interni
Non impili PCBs insieme montato che contiene il LED. L'impatto può graffiare la lente del silicone o danneggiare i circuiti interni
Caratteristiche di prodotto:
Adotti il chip di buona qualità e la struttura, buona attenuazione ultra bassa antistatica della stabilità
Alta luminosità, rappresentazione di colore acceso bassa di attenuazione
70,80,90 95 opzioni minime di Istruzione Autodidattica
Forte saldatura e buona luce del non morto di stabilità
Serie del prodotto e logo della società sulla parte anteriore
Certificazione del CE ROHS LM80
Processo di produzione:
