| Luogo di origine: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 2835 |
| Quantità di ordine minimo: | 4000PCS |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| Nome: | Colore bianco di SMD LED 2835 | tensione del nput (V): | 18V |
|---|---|---|---|
| Potere: | 30MA | Flusso luminoso (lm): | 75-85lm |
| Applicazione: | lampada della lampadina | Il TDC: | 3000K 4000K 6500K |
| Garanzia (anno): | 2 anni | Orario di lavoro (ore): | 20000 |
| Temperatura di funzionamento (℃): | -40-85 | Angolo di visione (°):: | 120 |
| Evidenziare: | LM80 ha condotto l'alto potere del chip,2835 hanno condotto il pacchetto di alto potere del chip,SMD 2835 ha condotto il pacchetto |
||
Introduzione di applicazione:
Le lampadine ordinarie e le lampade economizzarici d'energia avranno certo impatto su salute in alcune applicazioni perché lo spettro sul lavoro contiene il IR (infrarosso) e la radiazione (ultravioletta) UV, come:
①La radiazione di IR accorcerà il periodo di conservazione di alimento (particolarmente carne, sushi, ecc.), così colpendo il suo valore nutrizionale.
②La radiazione UV, l'esposizione a lungo termine alla sorgente luminosa che contiene le sue componenti, il colore degli oggetti irradiati sbiancherà, quali i vestiti, le perle, la superficie degli orologi e gli orologi, gli artigianato, pitture ecc.
Poiché lo spettro della lampadina sul lavoro non ha IR (infrarosso) e radiazione (ultravioletta) UV, non ha effetto contrario su salute una volta usato.
Alta luminosità 18v 30ma SMD LED 2835 per la lampada della lampadina
Dettagli rapidi:
| Tensione in ingresso (V): | 18V |
| Garanzia (anno): | di due anni |
| Tipo: | Smd ha condotto il chip 2835 |
| Accensione del servizio delle soluzioni: | Illuminazione e progettazione dei circuiti |
| Efficienza luminosa (lm/w): | 160lm/w |
| Durata della vita (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Chip Material: | INGAN |
| Emissione del colore: | 3000K 4000K 6500K |
| Potere: | 0.5W |
| Angolo di visione (°): | 120 gradi |
| Indice di rappresentazione di colore (Ra): | 80 |
| Borsa d'imballaggio: | 220*240nm |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | STRISCIA DEL LED |
| Tipo del pacchetto: | Pacchetto del supporto di Suface |
| Corrente di andata: | 30MA |
| Dimensione: | 2.8*3.5*0.65mm |
| Imballaggio: | 4000 pc/rotolo |
Specificazione di prodotto:

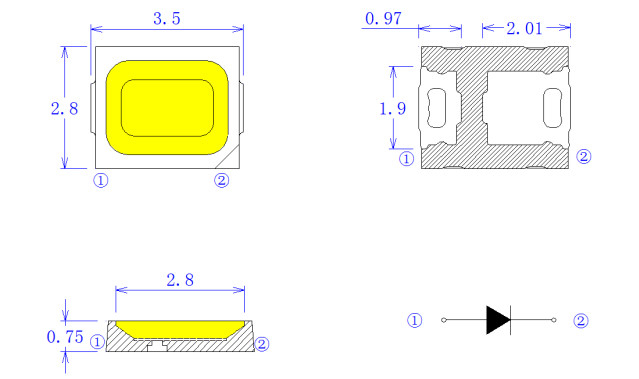

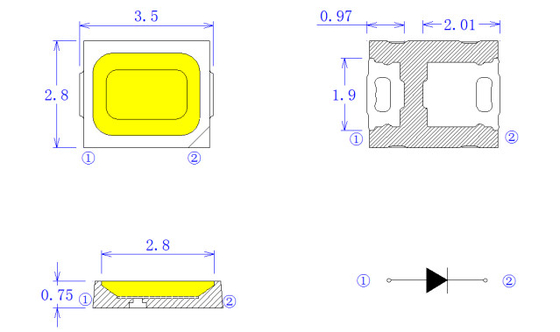

Struttura del pacchetto
Valutazioni massime assolute
| Dissipazione di potere | Palladio | 0,5 | W |
| Corrente di andata continua | IFmax | 30 | mA |
| Picco in avanti corrente (1/10 di larghezza di impulso del duty cycle 10ms) | IFP | 40 | mA |
| Oggetto | Simbolo | Massimo | Unità |
| Tensione inversa | VR | 5 | V |
| Scarica elettrostatica (HBM) | ESD | 2000 | V |
| Gamma di temperatura di funzionamento | Topr | -40 - +85 | ℃ |
| Gamma di temperature di stoccaggio | Tstg | -40 - +85 | ℃ |
| Temperatura principale di yunction | Tj | 120 | ℃ |
Caratterizzazione ottica/elettrica:
| Il TDC | PUNTI | x | y | a | b | θ |
| ERP F6500 | 1 | 0,313 | 0,337 | 0,00223 | 0,00095 | 58,383 |
| ERP F5000 | 1 | 0,346 | 0,359 | 0,00274 | 0,00118 | 59,617 |
| ERP F4000 | 1 | 0,38 | 0,38 | 0,00313 | 0,00134 | 54 |
| ERP F3000 | 1 | 0,44 | 0,403 | 0,00278 | 0,00136 | 53,167 |
| ERP P2700 | 1 | 0,463 | 0,42 | 0,00258 | 0,00137 | 57,283 |
| Il TDC | PUNTI | La CX | Il CY | a | b | teta |
| 2700K | 1 | 0,4578 | 0,4101 | 0,0027 | 0,0014 | 53,7 |
| 3000K | 1 | 0,4338 | 0,403 | 0,00278 | 0,00136 | 53,22 |
| 3500K | 1 | 0,4073 | 0,3917 | 0,00309 | 0,00138 | 54 |
| 4000K | 1 | 0,3818 | 0,3797 | 0,00313 | 0,00134 | 53,72 |
| 5000K | 1 | 0,3447 | 0,3553 | 0,00274 | 0,00118 | 59,62 |
| 5700K | 1 | 0,3287 | 0,3417 | 0,00249 | 0,00107 | 59,09 |
| 6500K | 1 | 0,3123 | 0,3282 | 0,00223 | 0,00095 | 58,57 |
Curve di caratteristiche elettro-ottiche tipiche:
Elenco di test di affidabilità del LED
| No. | Oggetto | Condizioni di prova |
Prova hr/cycle/time |
Campione Q'ty |
Ac∕Re | |
| 1 | Calore della lega per saldatura | IMPIEGATI: 260℃±5℃; sec 5±1 | 2 volte | 30 pc | 0∕1 | |
| 2 | ※ Della prova di abilità della lega per saldatura | IMPIEGATI: 235℃±5℃; sec 3±1 | 1 volta | 5 pc | 0∕1 | |
| 3 | Ciclo di temperatura |
H: +100℃ 30min. ∫5min. L: - 40℃ 30min. |
100 cicli | 20 pc | 0∕1 | |
| 4 | Shock termico |
H: +100℃ 5min. ∫ L: - 40℃ 5min. |
50 cicli | 20 pc | 0∕1 | |
| 5 | Stoccaggio ad alta temperatura | IMPIEGATI: 100℃ | 1000 ore | 20 pc | 0∕1 | |
| 6 | Stoccaggio di bassa temperatura | IMPIEGATI: - 40℃ | 1000 ore | 20 pc | 0∕1 | |
| 7 | Durata di funzionamento di CC | SE =IFmax | 1000 ore | 20 pc | 0∕1 | |
| 8 |
Temperatura elevata Alta umidità |
85℃∕85%R.H. | 1000 ore | 20 pc | 0∕1 | |
| 9 | Collaudo a scosse |
100~2000Hz; 98.1m/s2 X, Y, direzione di Z |
2 ore | 20 pc | 0∕1 | |
| 10 | Prova cadere | Pallet sopra messo; altezza: 75cm | 3 volte | 20 pc | 0∕1 | |
| Criteri di giudizio | ||||||
| Tensione di andata VF | Massimo-aumento di VF < 1=""> | |||||
| IR corrente inverso | Massimo-aumento Rmax < I="">di IR | |||||
| Intensità luminosa IV | IV decadimento < 40=""> | |||||
|
Il ※ salda i criteri di prova di abilità: la copertura non è meno di 95% Nota: La misura sarà presa dopo che i campioni provati sono stati restituiti alle condizioni dell'ambiente normali (generalmente dopo due ore) |
||||||

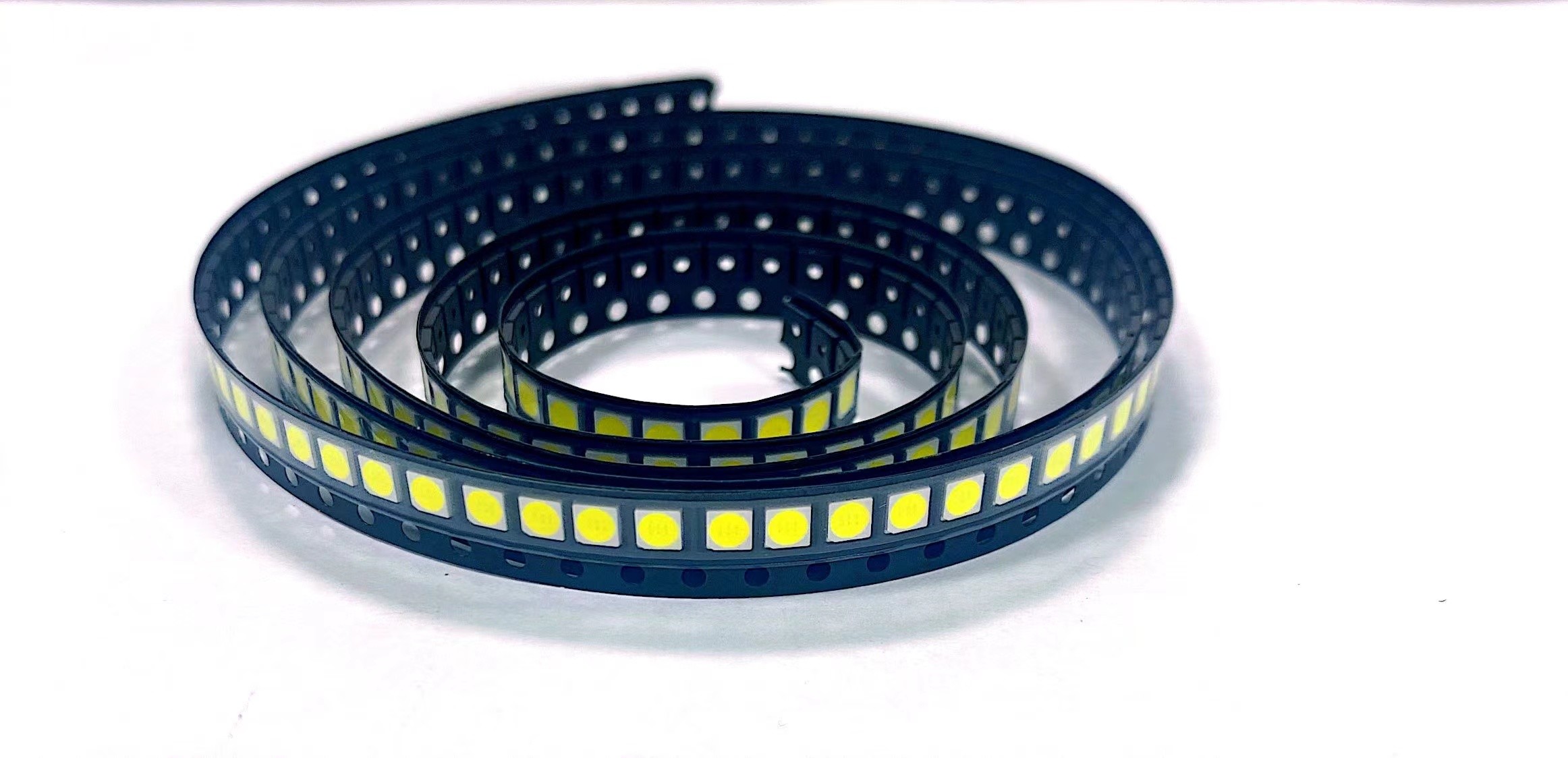

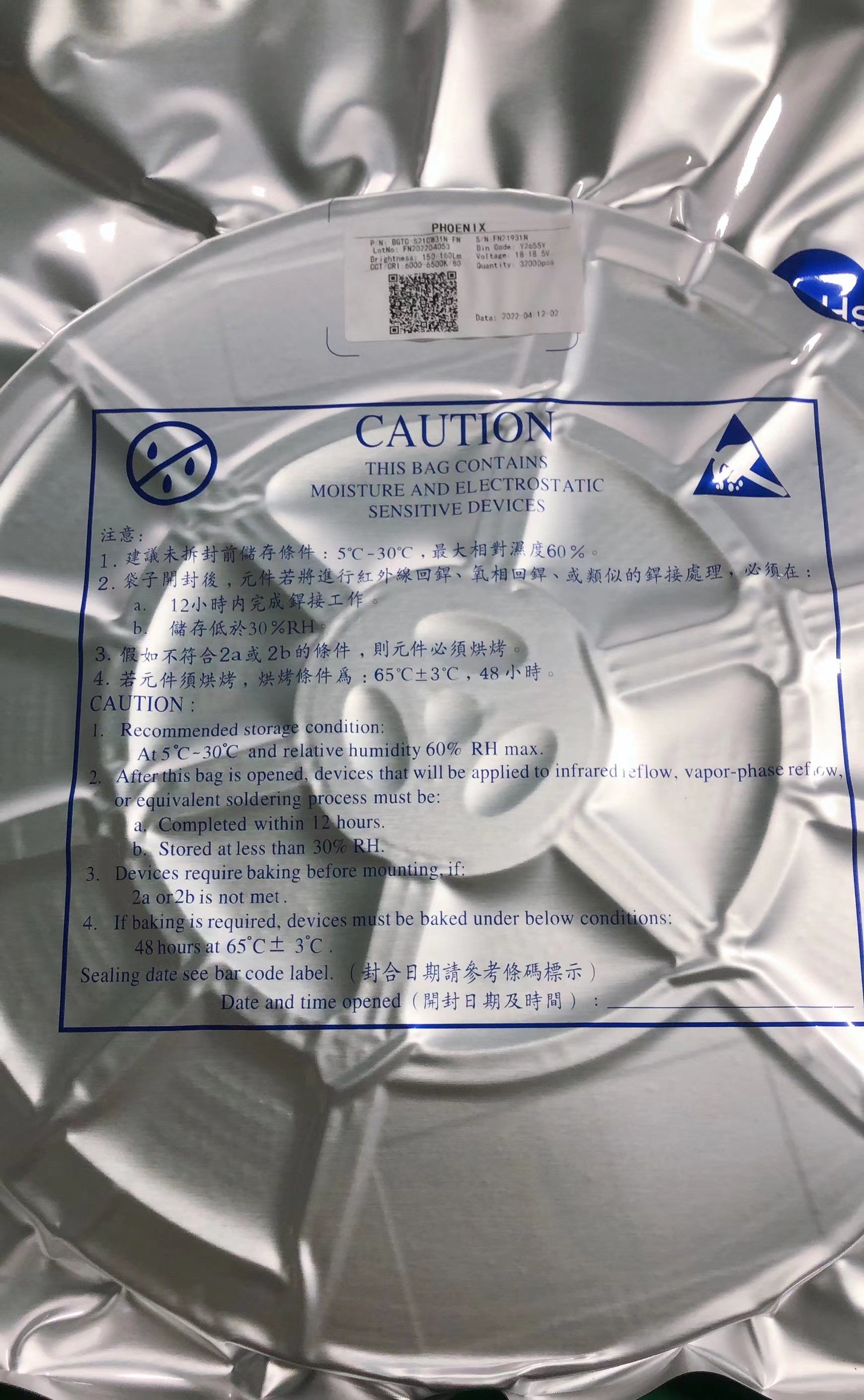

Imballaggio:
Avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatoio:
Quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi
La lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
Istruzioni SMT di saldatura di riflusso di SMT:
La saldatura di riflusso non dovrebbe essere fatta più di due volte
Nel saldare, non metta lo sforzo sul LED durante il riscaldamento
Il profilo raccomandato di saldatura di riflusso come seguire
Trattamento delle precauzioni:
Tratti la componente lungo la superficie laterale usando il forcipe o gli strumenti appropriati
Direttamente non tocchi o non tratti la superficie della lente del silicone. Può danneggiare i circuiti interni
Non impili PCBs insieme montato che contiene il LED. L'impatto può graffiare la lente del silicone o danneggiare i circuiti interni
Caratteristiche di prodotto:
Adotti il chip di buona qualità e la struttura, buona attenuazione ultra bassa antistatica della stabilità
Alta luminosità, rappresentazione di colore acceso bassa di attenuazione
70,80,90 95 opzioni minime di Istruzione Autodidattica
Forte saldatura e buona luce del non morto di stabilità
Serie del prodotto e logo della società sulla parte anteriore
Certificazione del CE ROHS LM80
Processo di produzione:
