| Luogo di origine: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 5730 |
| Quantità di ordine minimo: | 4000PCS |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| Nome: | SMD LED 5730 | Il TDC: | 6500k 3000k 4000k |
|---|---|---|---|
| Flusso luminoso (lm): | 65-70lm | Applicazione: | Luce del frigorifero |
| Potere: | 150mA | tensione del nput (V): | 3V |
| Garanzia (anno): | 2 anni | Orario di lavoro (ore): | 20000 |
| Temperatura di funzionamento (℃): | -40-85 | Angolo di visione (°):: | 120 |
| Evidenziare: | 3V 5730 ha condotto il chip,150MA 5730 ha condotto il chip,una luce di 5730 chip ha condotto |
||
Introduzione di applicazione:
La lampadina usa il LED come la sorgente luminosa e non c'è componente (infrarossa) di IR nello spettro quando il LED emette leggero e la struttura globale adotta una struttura professionale progettata di dissipazione di calore. La temperatura durante l'operazione normale è ℃ soltanto 40-60. Anche se è ampiamente usata, è ben più bassa di quella prodotta dalle lampadine ordinarie e dalle lampade economizzarici d'energia. Se ha luogo di estate, ridurrà significativamente il carico di lavoro ed il periodo dell'attrezzatura di refrigerazione, combinati con la differenza nel potere (1: 10), di conseguenza, la riduzione relativa di consumo di energia conserva le spese ed infine riflette il risparmio energetico della lampadina.

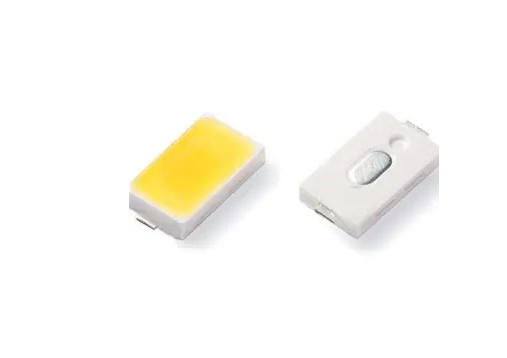

5730 chip 6000-6500k 65-70lm di 3V 150MA SMD LED per la luce del frigorifero della luce del frigorifero
Dettagli rapidi:
| Tensione in ingresso (V): | 3V |
| Garanzia (anno): | di due anni |
| Tipo: | Smd ha condotto il chip 2835 |
| Accensione del servizio delle soluzioni: | Illuminazione e progettazione dei circuiti |
| Efficienza luminosa (lm/w): | 140lm/w |
| Durata della vita (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Chip Material: | INGAN |
| Emissione del colore: | 10000-15000k |
| Potere: | 0.5w |
| Angolo di visione (°): | 120 gradi |
| Indice di rappresentazione di colore (Ra): | 80 |
| Borsa d'imballaggio: | 220*240nm |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | STRISCIA DEL LED |
| Tipo del pacchetto: | Pacchetto del supporto di Suface |
| Corrente di andata: | 150MA |
| Dimensione: | 5.7*3*0.75mm |
| Imballaggio: | 4000 pc/rotolo |
Specificazione di prodotto:
Struttura del pacchetto
Valutazioni massime assolute
| Oggetto | Specificazione | Materiale | Quantità |
| Chip | InGaN | InGaN | 1 in 1 |
| Riflettore | Bianco | PPA | |
| Pagina | C2680 | Rame placcato in argento | |
| Cavo dell'oro | 0.8mil | Lega | |
| Fosforo | bianco | Yellom | |
| Encapsulant | MilkyWhite | Resina | |
| Nastro del trasportatore | Secondo spec. della VIA 481-1A | Nastro nero conduttivo | 4000pcs per bobina |
| Bobina | Secondo spec. della VIA 481-1A | Il nero conduttivo | 4000pcs per bobina |
| Etichetta | Norma di Repsn | Carta | |
| Borsa d'imballaggio | 220x240mm | NO--chiusura lampo laminata di alluminio della borsa | Una borsa della bobina una |
| Cartone | Norma di Repsn | Carta | Non specificato |
Curve di caratteristiche elettro-ottiche tipiche:
Elenco di test di affidabilità del LED
| Elemento della prova | Condizioni di prova | Norma | Qty (pc) | Ac/Re |
| Prova di vita | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Temperatura elevata | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Bassa temperatura | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Calore di alta umidità |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Stoccaggio di bassa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Stoccaggio ad alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo di temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tasso cambiante temporaneo: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Shock termico | -40 ' C (15mins) --100 ' C (15mins), tempo cambiante <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Prova di vita di impulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Prova di ESD (HBM) | prova di andata & inversa sia 3times di 2000V, di 200V/Step, |
CEA (Q101-001) |
20 | 0/1 |
| Resistenza di saldatura |
260±5℃, 10S, 3times Pretrattamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Decadimento di riflusso IV |
260±5℃, 10S, 1time Pretrattamento 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Criteri di giudizio | ||||
| Tensione di andata VF | Massimo-aumento di VF < 1=""> | |||
| IR corrente inverso | Massimo-aumento di IR < IRmax=""> | |||
| Intensità luminosa IV | IV decadimento < 40=""> | |||
|
Il ※ salda i criteri di prova di abilità: la copertura non è meno di 95% Nota: La misura sarà presa dopo che i campioni provati sono stati restituiti alle condizioni dell'ambiente normali (generalmente dopo due ore) |
||||
Imballaggio:
Avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatoio:
Quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi
La lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
Istruzioni SMT di saldatura di riflusso di SMT:
La saldatura di riflusso non dovrebbe essere fatta più di due volte
Nel saldare, non metta lo sforzo sul LED durante il riscaldamento
Il profilo raccomandato di saldatura di riflusso come seguire
Trattamento delle precauzioni:
Tratti la componente lungo la superficie laterale usando il forcipe o gli strumenti appropriati
Direttamente non tocchi o non tratti la superficie della lente del silicone. Può danneggiare i circuiti interni
Non impili PCBs insieme montato che contiene il LED. L'impatto può graffiare la lente del silicone o danneggiare i circuiti interni
Caratteristiche di prodotto:
Adotti il chip di buona qualità e la struttura, buona attenuazione ultra bassa antistatica della stabilità
Alta luminosità, rappresentazione di colore acceso bassa di attenuazione
70,80,90 95 opzioni minime di Istruzione Autodidattica
Forte saldatura e buona luce del non morto di stabilità
Serie del prodotto e logo della società sulla parte anteriore
Certificazione del CE ROHS LM80
Processo di produzione:
