| Luogo di origine: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 2016 |
| Quantità di ordine minimo: | 4000PCS |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| Nome: | Colore bianco di SMD LED 2016 | applicazione: | MACCHINA FOTOGRAFICA MOBILE LIGTING ED ESPOSIZIONE DELL'ELETTRODOMESTICO |
|---|---|---|---|
| tensione del nput (V): | 3V | Garanzia (anno): | 2 anni |
| Potere: | 60mA | Flusso luminoso (lm): | 20-30lm |
| Il TDC: | 6500K | Orario di lavoro (ore): | 20000 |
| Temperatura di funzionamento (℃): | -40-85 | Angolo di visione (°):: | 120 |
| Evidenziare: | chip di 30lm SMD LED,Chip 3v di SMD LED,chip della luce 3v |
||
Introduzione di applicazione:
Chip Resistors è le parti di SMD più comuni che i produttori usano su SMT PCBs. Solitamente, i 3 numeri sul corpo di una resistenza del chip mostrano il suo valore della resistenza.
il CHIP del PCT 20-30LM SMD LED di 3V 60MA 0.2W 2016 HA USATO PER LA MACCHINA FOTOGRAFICA MOBILE LIGTING E L'ESPOSIZIONE dell'ELETTRODOMESTICO
Dettagli rapidi:
| Tensione in ingresso (V): | 2.9-3.1V |
| Garanzia (anno): | di due anni |
| Tipo: | Smd ha condotto il chip 2835 |
| Accensione del servizio delle soluzioni: | Illuminazione e progettazione dei circuiti |
| Efficienza luminosa (lm/w): | 20-30LM |
| Durata della vita (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Chip Material: | INGAN |
| Emissione del colore: | BIANCO |
| Potere: | 0.2W |
| Angolo di visione (°): | 120 gradi |
| Indice di rappresentazione di colore (Ra): | 80 |
| Borsa d'imballaggio: | 220*240nm |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | Luce mobile della macchina fotografica |
| Tipo del pacchetto: | Pacchetto del supporto di Suface |
| Corrente di andata: | 60MA |
| Dimensione: | 2.2*1.6*0.6mm |
| Imballaggio: | 4000 pc/rotolo |
Specificazione di prodotto:

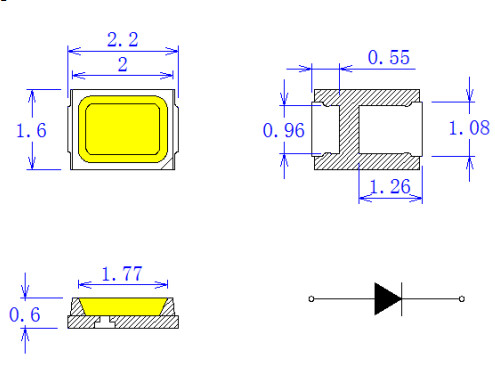

Struttura del pacchetto:
Caratteristiche elettro-ottiche:
| Prodotto no. | Materiale | VF (V) | Colore | RA | Cambiamento continuo (lm) | ||
| min | massimo | Coordinate x, y del CIE | min | massimo | |||
| QT-2016ZW-1CSAZ | InGaN | 2,8 | 3,5 | Tipo x=0.33, y=0.33 | 80 | 85 | 28 |
Elenco di test di affidabilità del LED:
| Elemento della prova | Condizioni di prova | Norma | Qty (pc) |
| Prova di vita | 25℃, 1000Hrs@60mA | / | 22 |
| Temperatura elevata | 85℃, 1000Hrs@60mA | / | 22 |
| Bassa temperatura | -40℃, 1000Hrs@60mA | / | 22 |
| Calore di alta umidità |
85℃, 85%RH, 1000Hrs@60mA |
/ | 22 |
| Stoccaggio di bassa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
22 |
| Stoccaggio ad alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
22 |
| Ciclo di temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tasso cambiante temporaneo: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
22 |
| Shock termico | -40 ' C (15mins) --100 ' C (15mins), tempo cambiante <5mins> | MIL-STD-202G | 22 |
| Prova di vita di impulso | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA, 1000Hours | / | 22 |
| Prova di ESD (HBM) | prova di andata & inversa sia 3times di 2000V, di 200V/Step, |
CEA (Q101-001) |
22 |
| Resistenza di saldatura |
260±5℃, 10S, 3times Pretrattamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
22 |
| Decadimento di riflusso IV |
260±5℃, 10S, 1time Pretrattamento 30℃, 70%RH, 168Hours |
/ | 22 |
| Criteri di giudizio | |||
| Tensione di andata VF | Massimo-aumento di VF < 1=""> | ||
| IR corrente inverso | Massimo-aumento di IR < IRmax=""> | ||
| Intensità luminosa IV | IV decadimento < 40=""> | ||
| Il ※ salda i criteri di prova di abilità: la copertura non è meno di 95% | |||
| Nota: La misura sarà presa dopo che i campioni provati sono stati restituiti alle condizioni dell'ambiente normali (generalmente dopo due ore) | |||
Curve di caratteristiche elettro-ottiche tipiche:

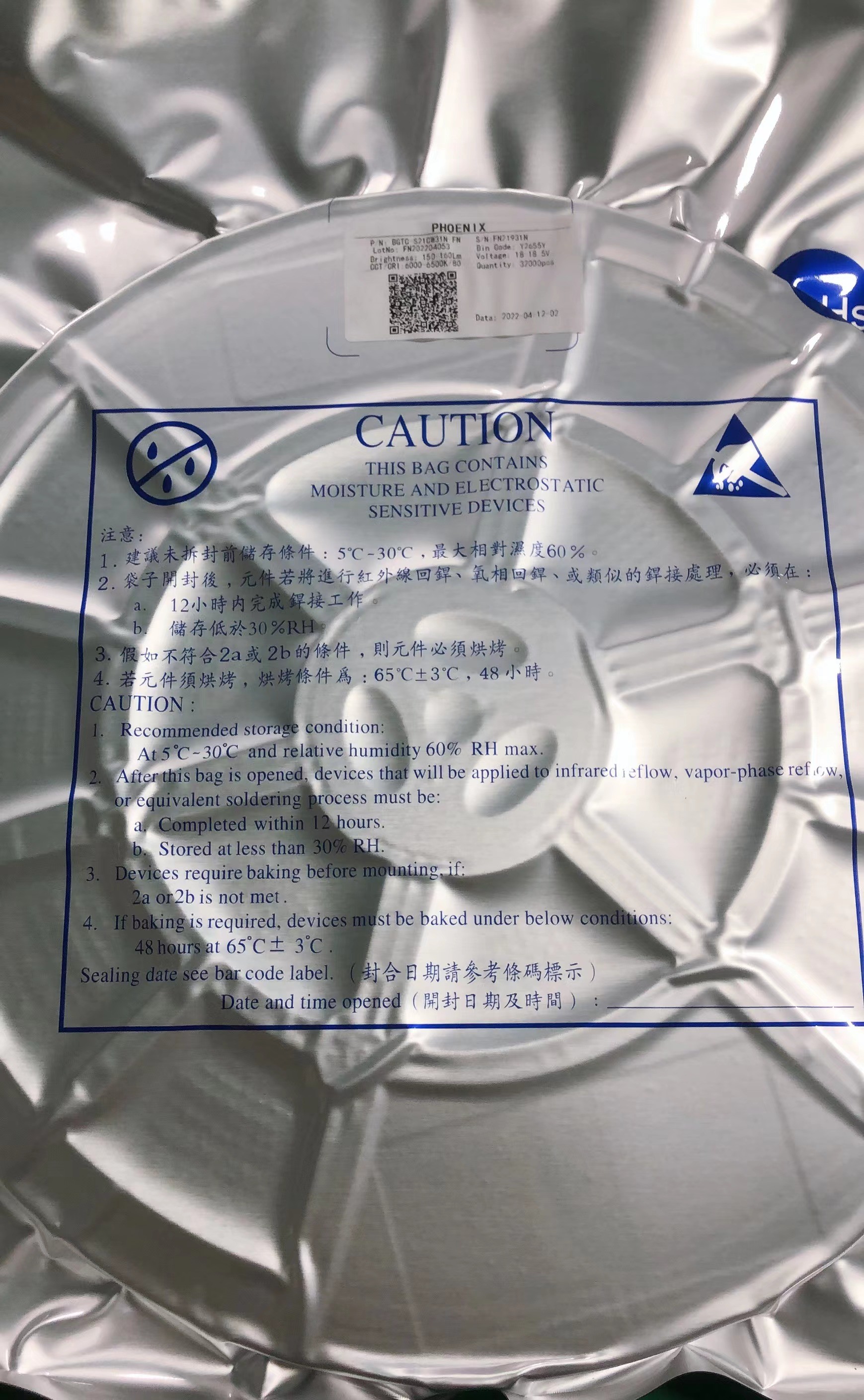

Imballaggio:
Avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatoio:
Quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi
La lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
Istruzioni SMT di saldatura di riflusso di SMT:
La saldatura di riflusso non dovrebbe essere fatta più di due volte
Nel saldare, non metta lo sforzo sul LED durante il riscaldamento
Il profilo raccomandato di saldatura di riflusso come seguire
Caratteristiche di prodotto:
Adotti il chip di buona qualità e la struttura, buona attenuazione ultra bassa antistatica della stabilità
Alta luminosità, rappresentazione di colore acceso bassa di attenuazione
70,80,90 95 opzioni minime di Istruzione Autodidattica
Forte saldatura e buona luce del non morto di stabilità
Serie del prodotto e logo della società sulla parte anteriore
Certificazione del CE ROHS LM80
Processo di produzione:
