| Luogo di origine: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | IEC60810，AEC-Q102 |
| Numero di modello: | 2720 |
| Quantità di ordine minimo: | 4000PCS |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 40KK AL MESE |
| Nome: | ROSSO DI SMD LED 2720 | λd: | 612-630nm |
|---|---|---|---|
| Potere: | 0.81W | tensione del nput (V): | 2V |
| Flusso luminoso (lm): | 33-97lm | Garanzia (anno): | 2 anni |
| Orario di lavoro (ore): | 20000 | Temperatura di funzionamento (℃): | -40-85 |
| Evidenziare: | il chip 2720 a bordo ha condotto,il chip di 350ma Smd a bordo ha condotto,lo smd 2720 ha condotto la sostituzione del chip |
||

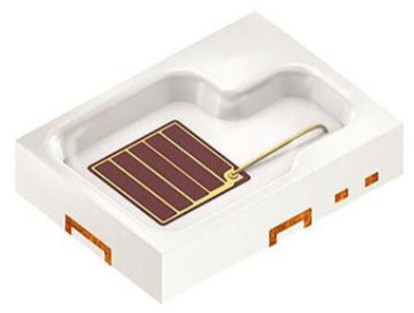

ILLUMINAZIONE AUTOMOBILISTICA del NEMICO del CHIP di 2V 350MA 0.81W 2720 33-97LM 612-630NM SMD LED
2720 sono un prodotto d'imballaggio molto potente ed affidabile del LED. I suoi vantaggi eccezionali sono alta luminosità, la resistenza termica bassa e la buona stabilità termica. Stabilità unica del ciclo di temperatura. La parte della struttura del cavo è ottimizzata per il coefficiente di espansione termica del circuito per assicurare l'alta stabilità del punto di saldatura.
Pacchetto: Pacchetto dell'epossiresina di SMD
Radiazione tipica: ° 120
Grado di resistenza della corrosione: 3B
Certificazione dell'automobile: iec60810, aec-q102
Livello 3b, 2 chilovolt, 2 chilovolt di ESD
Dimensioni: 2,75 x 2,0 x 0,6 millimetri
dimensione del centro commerciale (particolarmente altezza)
Il migliore grado della resistenza termica è adatto a dispositivi di media potenza
Spettro pancromatico
8-color opzioni, alta prestazione globale
Forte flessibilità e progettazione libera
Il primo prodotto sul mercato per realizzare i livelli di potere multipli in una dimensione del pacchetto
L'industria più con esperienza in una soluzione di dimensione del pacchetto
I due colori di rosso rosso ed eccellente hanno funzioni doppie della separazione
Illuminazione interna (secondo le indicazioni del diagramma dell'ambiente)
segnale
visione notturna
Il LED dirige il sistema di visualizzazione ed il laser
Valutazioni massime
Valori di simbolo di parametro
|
Temperatura di funzionamento Cima minuto. massimo. |
-40 °C °C 125 |
|
Temperatura di stoccaggio Tstg minuto. massimo. |
-40 °C °C 125 |
| Temperatura di giunzione Tj massimo. | °C 150 |
| Applications* di tempo di temperatura di giunzione in breve Tj massimo. | °C 175 |
|
Corrente di andata SE minuto. T = °C 25 massimo. |
10 mA 500 mA |
|
Punta di corrente SFI (statistiche finanziarie internazionali) massimo. µs del ≤ 10 di t; D = 0,005; ST = °C 25 |
1500 mA |
|
Tensione inversa 2): VR VR massimo. T = °C 25 |
12 V |
|
Il ESD resiste alla tensione CRNA. a ANSI/ESDA/JEDEC JS-001 (HBM, classe 2) VESD |
2 chilovolt |
La vita mediana (L70/B50) per Tj = 175°C è 100h.
Caratteristiche
SE 350 mA; ST = °C 25
Valori di simbolo di parametro
| Lunghezza d'onda di picco | λpeak tipo. 630 nanometro |
|
Lunghezza d'onda dominante 3) SE = 350 mA |
minuto 612 nanometro λdom tipo. 621 nanometro massimo 630 nanometro |
| Larghezza di banda spettrale a 50% Irel, massimo | ∆λ tipo. 18 nanometro |
| Angolo di visione al dispositivo di venipunzione di 50% | 2φ tipo. ° 120 |
|
Tensione di andata 4) SE = 350 mA |
minuto 2,0 v VF tipo. 2,3 v massimo 2,6 v |
|
2) corrente inverso VR = 12 V |
IR tipo. 0,01 µA massimo µA 10 |
| Giunzione di resistenza termica/solderpoint reali 5) | Rthjs reale tipo. K 13,0/W massimo K 16,0/W |
| Giunzione di resistenza termica/solderpoint elettrici 5) con il ηe di efficienza = 30% |
Rthjs elett. tipo. 9,1 K/W massimo K 11,2/W |
Luminosità
Gruppi
Gruppo
Flusso luminoso 1
I = 350 mA
| 33 lm | 39 lm | CD 12 |
| 39 lm | 45 lm | CD 14 |
| 45 lm | 52 lm | CD 16 |
| 52 lm | 61 lm | CD 19 |
| 61 lm | 71 lm | CD 22 |
| 71 lm | 82 lm | CD 25 |
| 82 lm | 97 lm | CD 30 |
| 2,00 V | 2,15 V |
| 2,15 V | 2,30 V |
| 2,30 V | 2,45 V |
| 2,45 V | 2,60 V |
Gruppi di lunghezza d'onda
Gruppo
Lunghezza d'onda dominante 3)
SE = 350 mA
| 612 nanometro | 616 nanometro |
| 616 nanometro | 620 nanometro |
| 620 nanometro | 624 nanometro |
| 624 nanometro | 627 nanometro |
| 627 nanometro | 630 nanometro |
Emissione spettrale relativa
Φrel = f (λ); SE = 350 mA; ST = °C 25
Caratteristiche di radiazione
= f (ϕ); °C di S 25
Disegno dimensionale
Profilo di saldatura di riflusso
Il prodotto aderisce al CRNA del Livello 2 di MSL. a JEDEC J-STD-020E
Unità assemblatrice senza Pb di simbolo della caratteristica di profilo (SnAgCu)
Massimo minimo di raccomandazione
|
Arrampichi il tasso a preheat*) 2 °C 25 a °C 150 |
3 | K/s | ||
|
st 60 100 T - T |
120 | s | ||
|
|
3 | K/s | ||
| Temperatura T 217 di Liquidus | °C | |||
| Tempo sopra la temperatura tL 80 di liquidus | 100 | s | ||
| Temperatura di punta T 245 | 260 | °C | ||
|
Tempo all'interno di °C 5 del picco specificato temperatura TP - 5 K |
30 | s | ||
|
Rate* 3 della rampa-giù T a °C 100 |
6 | K/s | ||
|
Tempo °C 25 al TP |
480 | s |
Tutte le temperature si riferiscono al centro del pacchetto, misurato sulla cima della componente * il calcolo DT/Dt del pendio: Massimo 5 s di distacco; adempimento per l'intera T-gamma
