| Luogo di origine: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 3030 |
| Quantità di ordine minimo: | 4000PCS |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| Nome: | Colore bianco di SMD LED 3030 | tensione del nput (V): | 6V |
|---|---|---|---|
| Flusso luminoso (lm): | 155-165lm | Applicazione: | Iluminazione pubblica |
| Indice di rappresentazione di colore (Ra): | 80 | Il TDC: | 6500K |
| Potere: | 1W | Garanzia (anno): | 2 anni |
| Orario di lavoro (ore): | 20000 | Temperatura di funzionamento (℃): | -40-85 |
| Evidenziare: | lo smd 3030 ha condotto il chip,Alto chip del lume SMD LED,6V 3030 ha condotto il chip |
||
Introduzione di applicazione:
La luce di inondazione è fatto del LED ultra luminoso o l'alto potere ha condotto, è un prodotto d'accensione nuovo-styleopto-elettrico.
In primo luogo, sono un'alternativa redditizia confrontata all'alogeno. Come? Malgrado un investimento vigoroso nella fase iniziale, i proiettori del LED consumano fino a 80% meno energia che le loro controparti dell'alogeno, che riducono a lungo termine i vostri costi energetici.
Secondariamente, la durata della vita del LED è dall'più alto lato confrontato alle luci dell'alogeno, che elimina l'esigenza di frequente sostituzione. Le inondazioni dell'alogeno possono ottenere troppo calde di toccare, ma le inondazioni del LED vengono con i dissipatori di calore del metallo che immediatamente il calore diretto via a mantenere una temperatura corrente più bassa. Ciò inoltre contribuisce ad estendere la durata della vita dei chip del LED dentro.

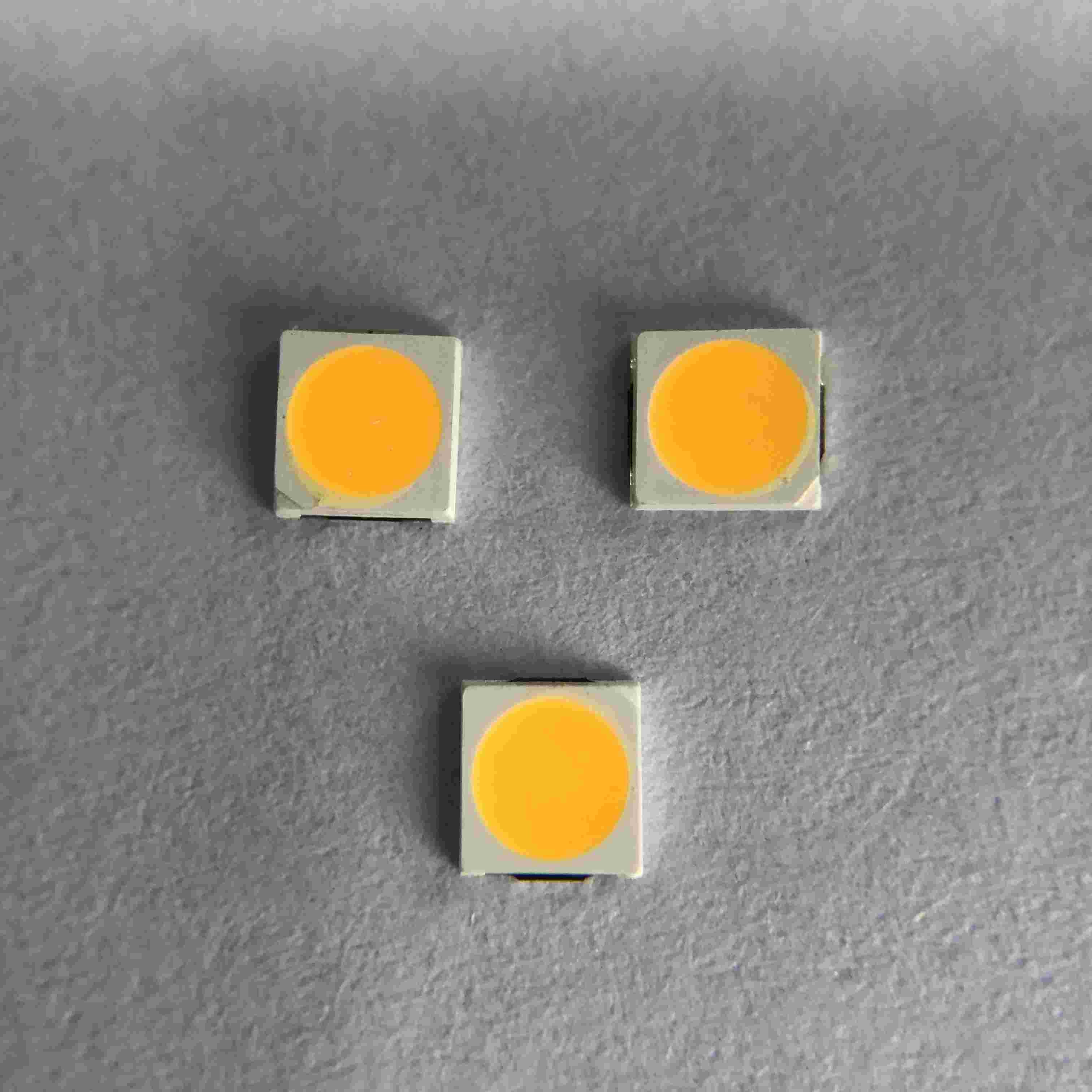

3030 alto CHIP del lume 6V 150MA LED per iluminazione pubblica che estrae la luce di inondazione leggera della luce del tunnel
Dettagli rapidi:
| Tensione in ingresso (V): | 6V |
| Garanzia (anno): | di due anni |
| Tipo: | Smd ha condotto il chip 3030 |
| Accensione del servizio delle soluzioni: | Illuminazione e progettazione dei circuiti |
| Efficienza luminosa (lm/w): | 155-165LM |
| Durata della vita (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Chip Material: | INGAN |
| Emissione del colore: | BIANCO bianco/naturale caldo di White/COOL |
| Potere: | 1W |
| Angolo di visione (°): | 120 gradi |
| Indice di rappresentazione di colore (Ra): | 80 |
| Temperatura del colore: | 2700-6500K |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | iluminazione pubblica |
| Tipo del pacchetto: | Pacchetto del supporto di Suface |
| Corrente di andata: | 150MA |
| Dimensione: | 3.0*3.0*0.6mm |
| Imballaggio: | 4000 pc/rotolo |
Specificazione di prodotto:
Struttura del pacchetto:
Valutazioni massime assolute:
| Oggetto | Simbolo | Valutazioni massime assolute | Unità |
| Corrente di andata | SE | 150 | mA |
| Tensione inversa | Vr | 5 | V |
| Corrente di andata pulsata | IFP* | 180 | mA |
| Dissipazione di potere | Palladio | 1,0 | W |
| Temperatura di funzionamento | CIMA | -40~85 | ℃ |
| Temperatura di stoccaggio | Prova | -40~85 | ℃ |
| Scarica elettrostatica | ESD | 2000 (HBM) | V |
| Temperatura di giunzione | Tj | 120 | ℃ |
| Resistenza termica del LED | S-j di Rth | 33 | ℃/W |
Curve di caratteristiche elettro-ottiche tipiche:
Elenco di test di affidabilità del LED:
| Elemento della prova | Condizioni di prova | Norma | Qty (pc) | Ac/Re |
| Prova di vita | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Temperatura elevata | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Bassa temperatura | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Calore di alta umidità |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Stoccaggio di bassa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Stoccaggio ad alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo di temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tasso cambiante temporaneo: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Shock termico | -40 ' C (15mins) --100 ' C (15mins), tempo cambiante <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Prova di vita di impulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Prova di ESD (HBM) | prova di andata & inversa sia 3times di 2000V, di 200V/Step, |
CEA (Q101-001) |
20 | 0/1 |
| Resistenza di saldatura |
260±5℃, 10S, 3times Pretrattamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Decadimento di riflusso IV |
260±5℃, 10S, 1time Pretrattamento 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Criteri di giudizio | ||||
| Tensione di andata VF | Massimo-aumento di VF < 1=""> | |||
| IR corrente inverso | Massimo-aumento di IR < IRmax=""> | |||
| Intensità luminosa IV | IV decadimento < 40=""> | |||
|
Il ※ salda i criteri di prova di abilità: la copertura non è meno di 95% Nota: La misura sarà presa dopo che i campioni provati sono stati restituiti alle condizioni dell'ambiente normali (generalmente dopo due ore) |
||||
Imballaggio:
Avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatoio:
Quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi
La lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
Istruzioni SMT di saldatura di riflusso di SMT:
La saldatura di riflusso non dovrebbe essere fatta più di due volte
Nel saldare, non metta lo sforzo sul LED durante il riscaldamento
Il profilo raccomandato di saldatura di riflusso come seguire
Caratteristiche di prodotto:
Adotti il chip di buona qualità e la struttura, buona attenuazione ultra bassa antistatica della stabilità
Alta luminosità, rappresentazione di colore acceso bassa di attenuazione
70,80,90 95 opzioni minime di Istruzione Autodidattica
Forte saldatura e buona luce del non morto di stabilità
Serie del prodotto e logo della società sulla parte anteriore
Certificazione del CE ROHS LM80
Processo di produzione:
