| Luogo di origine: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | CE LM80 ROHS |
| Numero di modello: | 3030 |
| Quantità di ordine minimo: | 4000PCS |
| Prezzo: | negotiable |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| nome: | LED SMD 3030 colore bianco | Tensione di ingresso (V): | 36V |
|---|---|---|---|
| Flusso luminoso (lm): | 170-180lm | Potenza: | 1W |
| CCT: | 2700 K 3000 K 6000 K | Garanzia (Anno): | 2 anni |
| Orario di lavoro (ore): | 20000 | Indice di resa cromatica (Ra): | 80 |
| Temperatura di esercizio (℃): | -40-85 | Applicazione: | luce da palestra |
| Evidenziare: | 36v chip principale dello smd 3030,Chip di SMD 3030 LED,l'alto potere 3030 ha condotto il chip |
||
Introduzione all'applicazione:
Un diodo a emissione di luce (LED) emette luceapplicando una corrente diretta alla giunzione pn di un semiconduttore composto.Quando la corrente diretta passa attraverso il diodo a emissione di luce, i portatori (elettroni e lacune) si muovono.

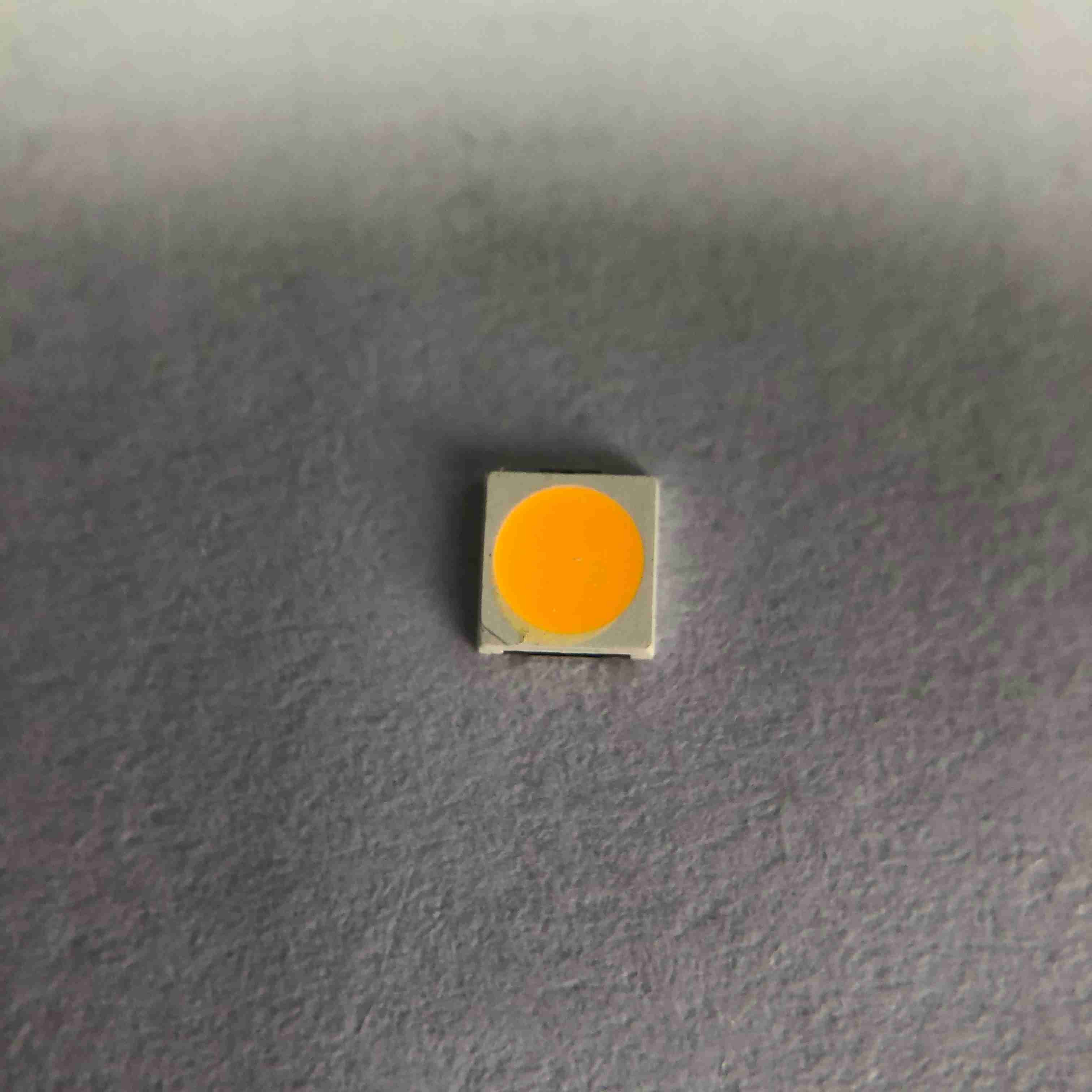

CHIP LED SMD ad alto lume 36V 30MA 180lm 3030 PPT UTILIZZATO PER LAMPADA DA PALESTRA E LAMPADA SPORTIVA
Info Veloci:
| Tensione di ingresso (V): | 36V |
| Garanzia (anno): | 2 anni |
| Tipo: | Chip led smd 3030 |
| Servizio soluzioni di illuminazione: | Progettazione di circuiti e luci |
| Efficacia luminosa (lm/w): | 180lm |
| Durata (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Materiale truciolo: | INGAN |
| Emissione del colore: | Bianco caldo/Bianco naturale/BIANCO FREDDO |
| Potenza: | 1W |
| Angolo di visione (°): | 120 gradi |
| Indice di resa cromatica (Ra): | 80 |
| Temperatura di colore: | 2700-6500 K |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | Luce da palestra |
| Tipo di pacchetto: | Pacchetto di montaggio su superficie |
| Corrente diretta: | 30mA |
| Dimensione: | 3,0 x 3,0 x 0,7 mm |
| Imballaggio: | 4000 pezzi/rotolo |
Specifiche di prodotto:
Struttura del pacchetto:
Valutazioni massime assolute:
| Elemento | Simbolo | Valutazioni massime assolute | Unità |
| Corrente diretta | SE | 30 | mA |
| Tensione inversa | VR | 5 | v |
| Corrente diretta pulsata | IFP* | 30 | mA |
| Dissipazione di potenza | PD | 0,5 | W |
| temperatura di esercizio | SUPERIORE | -40~85 | ℃ |
| Temperatura di conservazione | TST | -40~85 | ℃ |
| Scarica elettrostatica | ESD | 2000 (HBM) | v |
| Temperatura di giunzione | Tj | 120 | ℃ |
| LED Resistenza termica | Rth sj | 33 | ℃/W |
Elenco dei test di affidabilità dei LED:
| Elemento di prova | Condizioni di prova | Standard | Qtà (pz) | Ac/Ri |
| Prova di vita | 25 ℃, 1000 ore a 30 mA | / | 20 | 0/1 |
| Alta temperatura | 85 ℃, 1000 ore a 30 mA | / | 20 | 0/1 |
| Bassa temperatura | -40 ℃, 1000 ore a 30 mA | / | 20 | 0/1 |
| Calore ad alta umidità |
85 ℃, 85% di umidità relativa, 1000 ore a 30 mA |
/ | 20 | 0/1 |
| Stoccaggio a bassa temperatura | -40℃, 1000 ore |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Conservazione ad alta temperatura | 100℃, 1000 ore |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo di temperatura | (-40'C 30mins --25'C(5mins)--100'C(30mins), velocità di variazione della temperatura: 3+/-0,6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Shock termico | -40'C(15mins) --100'C(15mins), tempo di cambio <5mins, 300C | MIL-STD-202G | 20 | 0/1 |
|
Prova di durata dell'impulso
|
Tp=1ms,DC=0.1,D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| Prova ESD (HBM) | Test 2000 V, 200 V/passo, avanti e indietro entrambi 3 volte |
AEC (Q101-001) |
20 | 0/1 |
| Resistenza alla saldatura |
260 ± 5 ℃, 10 S, 3 volte Pretrattamento 30℃,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Reflow IV Decadimento |
260±5℃,10S,1 volta Pretrattamento 30 ℃, 70% RH, 168 ore |
/ | 20 | 0/1 |
| Criteri di giudizio | ||||
| Tensione diretta VF | vFMax-Aumento < 1.1x | |||
| Corrente inversa IR | IR Max-Aumento < IRmax | |||
| Intensità luminosa Iv | Decadimento IV < 40% | |||
|
※ Criteri del test di capacità di saldatura: la copertura non è inferiore al 95% Nota: la misurazione deve essere effettuata dopo che i campioni testati sono stati riportati alle normali condizioni ambientali (generalmente dopo due ore) |
||||
Confezione:
Avvertenze:
Il materiale incapsulato dei LED è il silicone.Pertanto i LED hanno una superficie morbida sul
Parte superiore del pacchetto.La pressione sulla superficie superiore influenzerà l'affidabilità dei LED.Precauzioni Dovrebbero essere prese per evitare la forte pressione sulla parte incapsulata.Quindi, quando si utilizza l'ugello di raccolta, la pressione sulla resina siliconica dovrebbe essere corretta.
Saldatore:
Durante la saldatura manuale, la temperatura del ferro deve essere inferiore a 300 ℃ per 3 secondi
La saldatura a mano dovrebbe essere eseguita solo una volta
Istruzioni di saldatura a rifusione SMT SMT:
La saldatura a rifusione non dovrebbe essere eseguita più di due volte
Durante la saldatura, non sollecitare i LED durante il riscaldamento
Il profilo di saldatura a riflusso consigliato come segue
Processo del prodotto:
