| Luogo di origine: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Numero di modello: | 2016 |
| Quantità di ordine minimo: | 4000PCS |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 400KK AL MESE |
| Nome: | Colore bianco di SMD LED 2016 | Il TDC: | 2700K 3000K 6000K |
|---|---|---|---|
| Potere: | 0.2W | tensione del nput (V): | 3V |
| Flusso luminoso (lm): | 20-30lm | Garanzia (anno): | 2 anni |
| Orario di lavoro (ore): | 20000 | Indice di rappresentazione di colore (Ra): | 80 |
| Temperatura di funzionamento (℃): | -40-85 | Efficienza luminosa della lampada (lm/w): | 130 |
| Evidenziare: | lo smd del chip 3v ha condotto,Lo smd del chip di PPA ha condotto,60ma 3v ha condotto il chip |
||

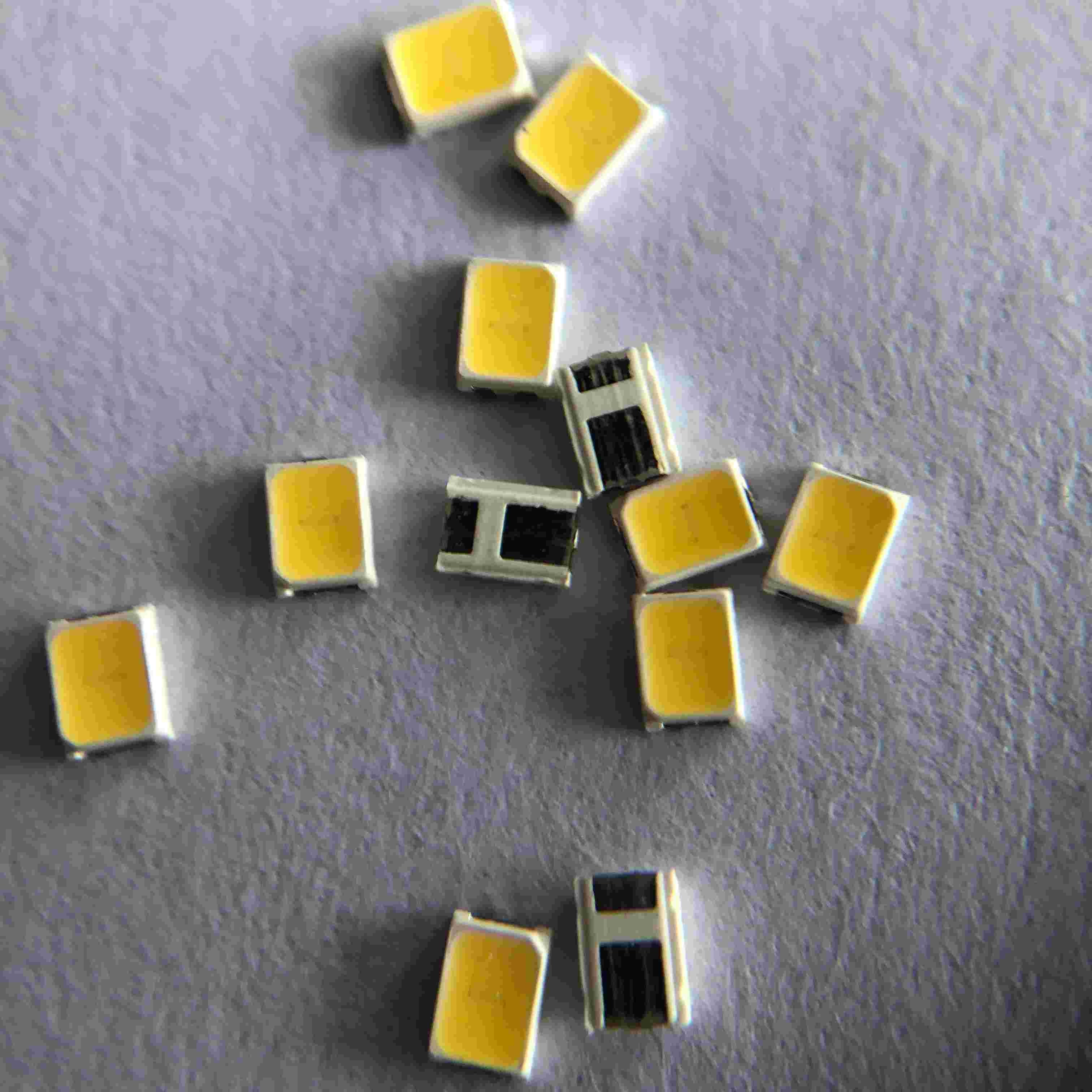

il CHIP di 3V 20MA 0.2W 2016 20-30LM 2700-6000K PPA SMD LED HA USATO PER la MACCHINA FOTOGRAFICA MOBILE LIGTING E l'ESPOSIZIONE dell'ELETTRODOMESTICO
automobile:
Angolo di visione: 120 gradi
Ø i materiali dei dadi del LED è InGaN
Ø 2.2mm*1.6mm*0.6mm
Saldatura senza piombo compiacente di Ø RoHS compatibile

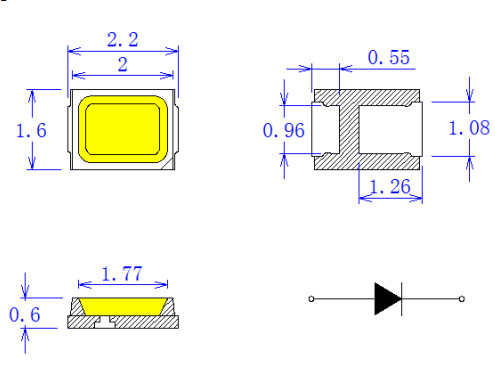

2. Struttura del pacchetto:
Unità: millimetro di tolleranza: +/-0.2mm
Figura: schema circuitale sottile di serie di media potenza 0.2W
Tolleranza: ±0.2mm salvo indicazione contraria
Elettrodi: Lega di rame di placcatura dell'AG
Incapsulamento della resina: Resina del silicio
Pacchetto: Polimero termoresistente
3. Caratteristiche elettro-ottiche: (Ogni LED @ 60mA, tum 25℃)
| Prodotto no. | Materiale | VF (V) | Colore | RA | Cambiamento continuo (lm) | ||
| min | massimo | Coordinate x, y del CIE | min | massimo | |||
| QT-2016ZW-1CSAZ | InGaN | 2,8 | 3,5 | Tipo x=0.33, y=0.33 | 80 | 85 | 28 |
4. Specificazione di prodotto:
| Oggetto | Specificazione | Materiale | Quantità |
| Chip | InGaN | InGaN | 1 in 1 |
| Riflettore | Bianco | PPA | |
| Pagina | C2680 | Rame placcato in argento | |
| Cavo dell'oro | 0.9mil | Lega | |
| Fosforo | Giallo | YAG | |
| Encapsulant | MilkyWhite | Resina | |

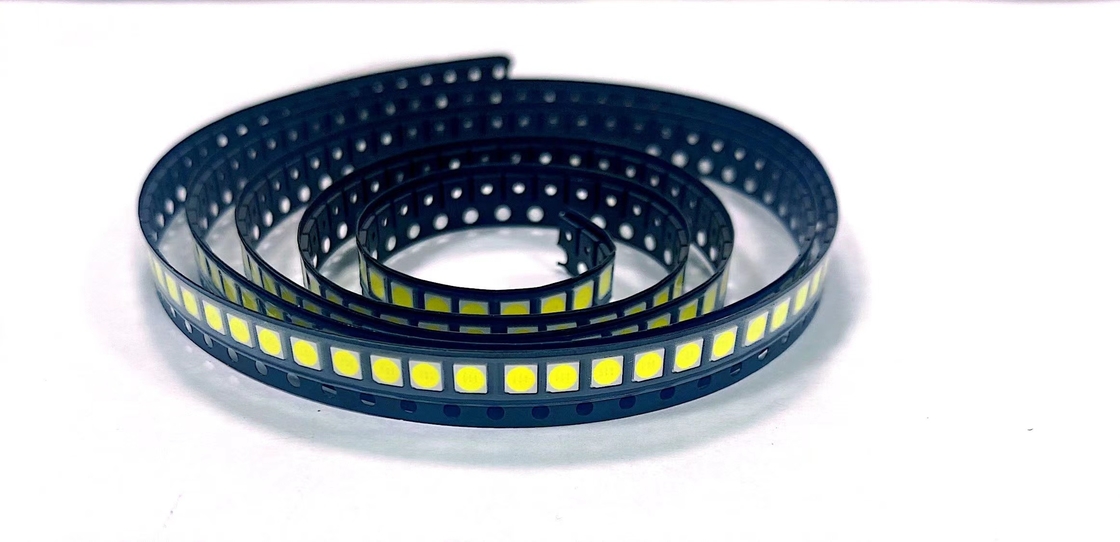

| Nastro del trasportatore | Secondo spec. della VIA 481-1A | Nastro nero conduttivo | 4000pcs per bobina |
| Bobina | Secondo spec. della VIA 481-1A | Il nero conduttivo | 4000pcs per bobina |
| Etichetta | Norma di Repsn | Carta | |

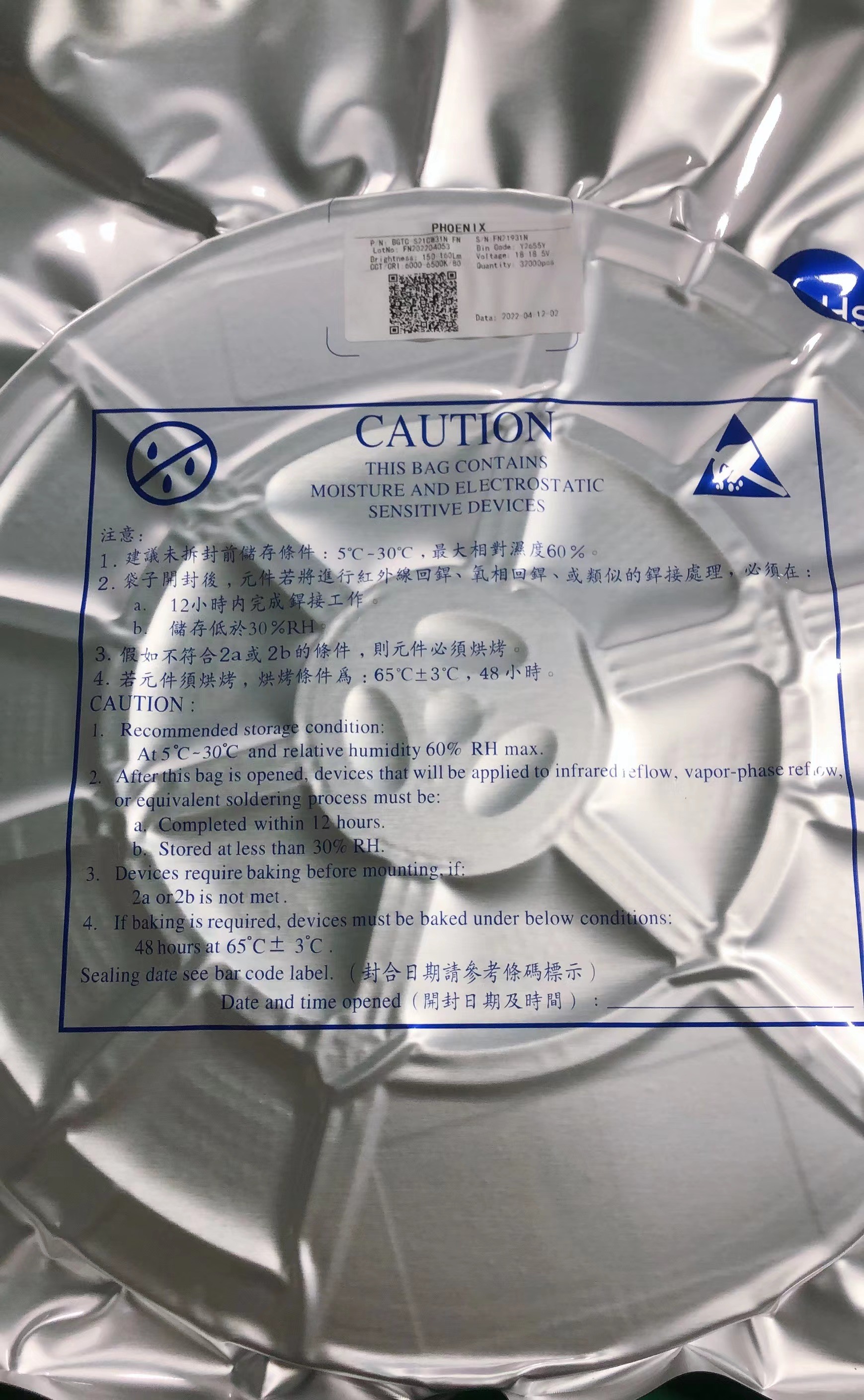

| Borsa d'imballaggio | 220x240mm | NO--chiusura lampo laminata di alluminio della borsa | Una borsa della bobina una |
| Cartone | Norma di Repsn | Carta | Non specificato |
5. Valutazioni massime assolute:
| Oggetto | Simbolo | Valutazioni massime assolute | Unità |
| Corrente di andata | SE | 60 | mA |
| Tensione inversa | Vr | 5 | V |
| Corrente di andata pulsata | IFP* | 90 | mA |
| Dissipazione di potere | Palladio | 0,2 | W |
| Temperatura di funzionamento | CIMA | -40~85 | ℃ |
| Temperatura di stoccaggio | Prova | -40~85 | ℃ |
| Scarica elettrostatica | ESD | 2000 (HBM) | V |
| Temperatura di giunzione | Tj | 110 | ℃ |
| Resistenza termica del LED | S-j di Rth | 27 | ℃/W |
6. Curve di caratteristiche elettro-ottiche tipiche:
7. Elenco di test di affidabilità del LED:
| Elemento della prova | Condizioni di prova | Norma | Qty (pc) |
| Prova di vita | 25℃, 1000Hrs@60mA | / | 22 |
| Temperatura elevata | 85℃, 1000Hrs@60mA | / | 22 |
| Bassa temperatura | -40℃, 1000Hrs@60mA | / | 22 |
| Calore di alta umidità |
85℃, 85%RH, 1000Hrs@60mA |
/ | 22 |
| Stoccaggio di bassa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
22 |
| Stoccaggio ad alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
22 |
| Ciclo di temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tasso cambiante temporaneo: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
22 |
| Shock termico | -40 ' C (15mins) --100 ' C (15mins), tempo cambiante <5mins> | MIL-STD-202G | 22 |
| Prova di vita di impulso | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA, 1000Hours | / | 22 |
| Prova di ESD (HBM) | prova di andata & inversa sia 3times di 2000V, di 200V/Step, |
CEA (Q101-001) |
22 |
| Resistenza di saldatura |
260±5℃, 10S, 3times Pretrattamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
22 |
| Decadimento di riflusso IV |
260±5℃, 10S, 1time Pretrattamento 30℃, 70%RH, 168Hours |
/ | 22 |
| Criteri di giudizio | |||
| Tensione di andata VF | Massimo-aumento di VF < 1=""> | ||
| IR corrente inverso | Massimo-aumento di IR < IRmax=""> | ||
| Intensità luminosa IV | IV decadimento < 40=""> | ||
| Il ※ salda i criteri di prova di abilità: la copertura non è meno di 95% | |||
| Nota: La misura sarà presa dopo che i campioni provati sono stati restituiti alle condizioni dell'ambiente normali (generalmente dopo due ore) | |||
8. avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
8,1: Saldatoio:
8.1.1 quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi.
8.1.2 la lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
8,2: Istruzioni SMT di saldatura di riflusso di SMT:
8.2.1 la saldatura di riflusso non dovrebbe essere fatta più di due volte;
8.2.2 quando saldando, non metta lo sforzo sul LED durante il riscaldamento;
8.2.3 il profilo raccomandato di saldatura di riflusso come seguire:
8,3 trattare le precauzioni
8.3.1 maniglia la componente lungo la superficie laterale usando il forcipe o gli strumenti appropriati;
8.3.2 direttamente non tocchi o non tratti la superficie della lente del silicone. Può danneggiare i circuiti interni;
