| Luogo di origine: | Suzhou |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 5730 |
| Quantità di ordine minimo: | 4000pcs |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| nome: | SMD LED 5730 | CCT: | 6500k 3000k 4000k |
|---|---|---|---|
| Flusso luminoso (lm): | 65-70lm | Applicazione: | luce dello scanner |
| Potenza: | 150mA | Tensione di ingresso (V): | 3v |
| Garanzia (Anno): | 2 anni | Orario di lavoro (ore): | 20000 |
| Angolo di visione (°):: | 120 | Temperatura di esercizio (℃): | -40-85 |
| Evidenziare: | Chip SMD 5730 3V 150MA,chip LED 6500k 5730,chip LED 5730 luce effetto palcoscenico |
||

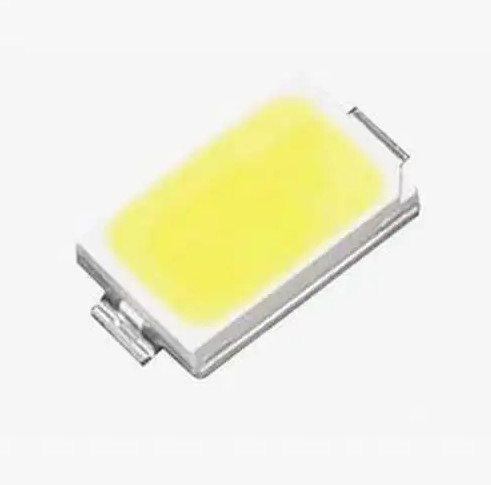

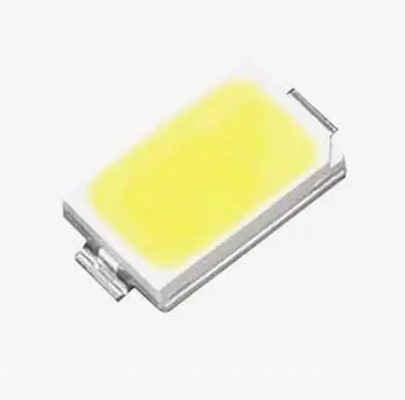

3V 150MA SMD 5730 scheggia 6000-6500k 65-70lm per la luce di effetto della fase
Introduzione all'applicazione:
La maggior parte delle luci ad effetto scenico sono diapositive, grandi e luminose, e il principio è lo stesso di quello delle diapositive generali.Quando è richiesta la proiezione in movimento, viene utilizzata una speciale diapositiva di proiezione.Esistono molti tipi di luci per effetti scenici.Ad esempio, ci sono diapositive del cielo con vari sfondi sul cielo, diapositive dei sottotitoli utilizzate per descrizioni testuali in spettacoli teatrali, diapositive giradischi che mostrano effetti speciali come nuvole in movimento, onde e bandiere rosse, diapositive che scorrono sull'acqua che mostrano onde a microonde ed effetti di fulmini, effetti pioggia e neve, effetti giradischi, effetti doppio anello, ecc
5730 Chip LED SMD 3V 150MA 6000-6500k 65-70lm per luce ad effetto scenico
Info Veloci:
| Tensione di ingresso (V): | 3v |
| Garanzia (anno): | 2 anni |
| Tipo: | Chip led smd 5730 |
| Servizio soluzioni di illuminazione: | Progettazione di circuiti e luci |
| Efficacia luminosa (lm/w): | 140lm/w |
| Durata (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Materiale truciolo: | INGAN |
| Emissione del colore: | 10000-15000k |
| Potenza: | 0,5w |
| Angolo di visione (°): | 120 gradi |
| Indice di resa cromatica (Ra): | 80 |
| Borsa da imballaggio: | 220*240 nm |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | STRISCIA LED |
| Tipo di pacchetto: | Pacchetto di montaggio su superficie |
| Corrente diretta: | 150 mA |
| Dimensione: | 5,7 x 3 x 0,75 mm |
| Imballaggio: | 4000 pezzi/rotolo |
Specifiche di prodotto:
Struttura del pacchetto
Valutazioni massime assolute
| Elemento | Specifica | Materiale | Quantità |
| Patata fritta | InGaN | InGaN | 1 in 1 |
| Riflettore | Bianco | P.P.A | |
| Telaio | C2680 | Rame argentato | |
| Filo d'oro | 0,8mil | Lega | |
| Fosforo | bianca | Giallo | |
| Incapsulante | Latte bianco | Resina | |
| Nastro trasportatore | Secondo le specifiche EIA 481-1A | Nastro nero conduttivo | 4000 pezzi per bobina |
| Bobina | Secondo le specifiche EIA 481-1A | Nero conduttivo | 4000 pezzi per bobina |
| Etichetta | Repsn standard | Carta | |
| Borsa da imballaggio | 220x240 mm | Borsa laminata in alluminio/senza cerniera | Una bobina una borsa |
| Cartone | Repsn standard | Carta | Non specificato |
TipicoEelettro-Ocurve caratteristiche tiche:
Elenco dei test di affidabilità dei LED
| Elemento di prova | Condizioni di prova | Standard | Qtà (pz) | Ac/Ri |
| Prova di vita | 25 ℃, 1000 ore a 150 mA | / | 20 | 0/1 |
| Alta temperatura | 85 ℃, 1000 ore a 150 mA | / | 20 | 0/1 |
| Bassa temperatura | -40 ℃, 1000 ore a 150 mA | / | 20 | 0/1 |
| Calore ad alta umidità |
85 ℃, 85% di umidità relativa, 1000 ore a 150 mA |
/ | 20 | 0/1 |
| Stoccaggio a bassa temperatura | -40℃, 1000 ore |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Conservazione ad alta temperatura | 100℃, 1000 ore |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo di temperatura | (-40'C 30mins --25'C(5mins)--100'C(30mins), velocità di variazione della temperatura: 3+/-0,6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Shock termico | -40'C(15mins) --100'C(15mins), tempo di cambio <5mins, 300C | MIL-STD-202G | 20 | 0/1 |
|
Prova di durata dell'impulso
|
Tp=1ms,DC=0.1,D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Prova ESD (HBM) | Test 2000 V, 200 V/passo, avanti e indietro entrambi 3 volte |
AEC (Q101-001) |
20 | 0/1 |
| Resistenza alla saldatura |
260 ± 5 ℃, 10 S, 3 volte Pretrattamento 30℃,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Reflow IV Decadimento |
260±5℃,10S,1 volta Pretrattamento 30 ℃, 70% RH, 168 ore |
/ | 20 | 0/1 |
| Criteri di giudizio | ||||
| Tensione diretta VF | vFMax-Aumento < 1.1x | |||
| Corrente inversa IR | IR Max-Aumento < IRmax | |||
| Intensità luminosa Iv | Decadimento IV < 40% | |||
|
※ Criteri del test di capacità di saldatura: la copertura non è inferiore al 95% Nota: la misurazione deve essere effettuata dopo che i campioni testati sono stati riportati alle normali condizioni ambientali (generalmente dopo due ore) |
||||
Avvertenze:
Il materiale incapsulato dei LED è il silicone.Pertanto i LED hanno una superficie morbida sul
Parte superiore del pacchetto.La pressione sulla superficie superiore influenzerà l'affidabilità dei LED.Precauzioni Dovrebbero essere prese per evitare la forte pressione sulla parte incapsulata.Quindi, quando si utilizza l'ugello di raccolta, la pressione sulla resina siliconica dovrebbe essere corretta.
Saldatore:
Durante la saldatura manuale, la temperatura del ferro deve essere inferiore a 300 ℃ per 3 secondi
La saldatura a mano dovrebbe essere eseguita solo una volta
Istruzioni per la saldatura a rifusione SMT SMT :
La saldatura a rifusione non dovrebbe essere eseguita più di due volte
Durante la saldatura, non sollecitare i LED durante il riscaldamento
Il profilo di saldatura a riflusso consigliato come segue
Precauzioni per la manipolazione:
Manipolare il componente lungo la superficie laterale utilizzando pinze o strumenti appropriati
Non toccare o maneggiare direttamente la superficie della lente in silicone.Potrebbe danneggiare i circuiti interni
Non impilare insieme PCB assemblati contenenti LED.L'impatto potrebbe graffiare la lente in silicone o danneggiare i circuiti interni
Caratteristiche del prodotto:
Adotta chip e telaio di buona qualità, buona stabilità antistatica Attenuazione ultra bassa
Alta luminosità, bassa attenuazione e resa cromatica elevata
Minimo 70,80,90 95 opzioni CRI
Forte saldatura e buona stabilità luce non morta
Serie di prodotti e logo aziendale sul davanti
Certificazione CE ROHS LM80
