| Luogo di origine: | Suzhou |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | CE LM80 ROHS |
| Numero di modello: | 3030 |
| Quantità di ordine minimo: | 4000pcs |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| nome: | Colore bianco di SMD LED 3030 | tensione del nput (V): | 36V |
|---|---|---|---|
| Flusso luminoso (lm): | 170-180lm | Potere: | 1W |
| Il TDC: | 2700K 3000K 6000K | Garanzia (anno): | 2 anni |
| Orario di lavoro (ore): | 20000 | Indice di rappresentazione di colore (Ra): | 80 |
| Temperatura di funzionamento (℃): | -40-85 | Applicazione: | lampada di lavaggio della parete |
| Evidenziare: | chip principale Smd 180lm 3030,Chip principale 3030 36v,3030 Smd hanno condotto il chip 36v |
||

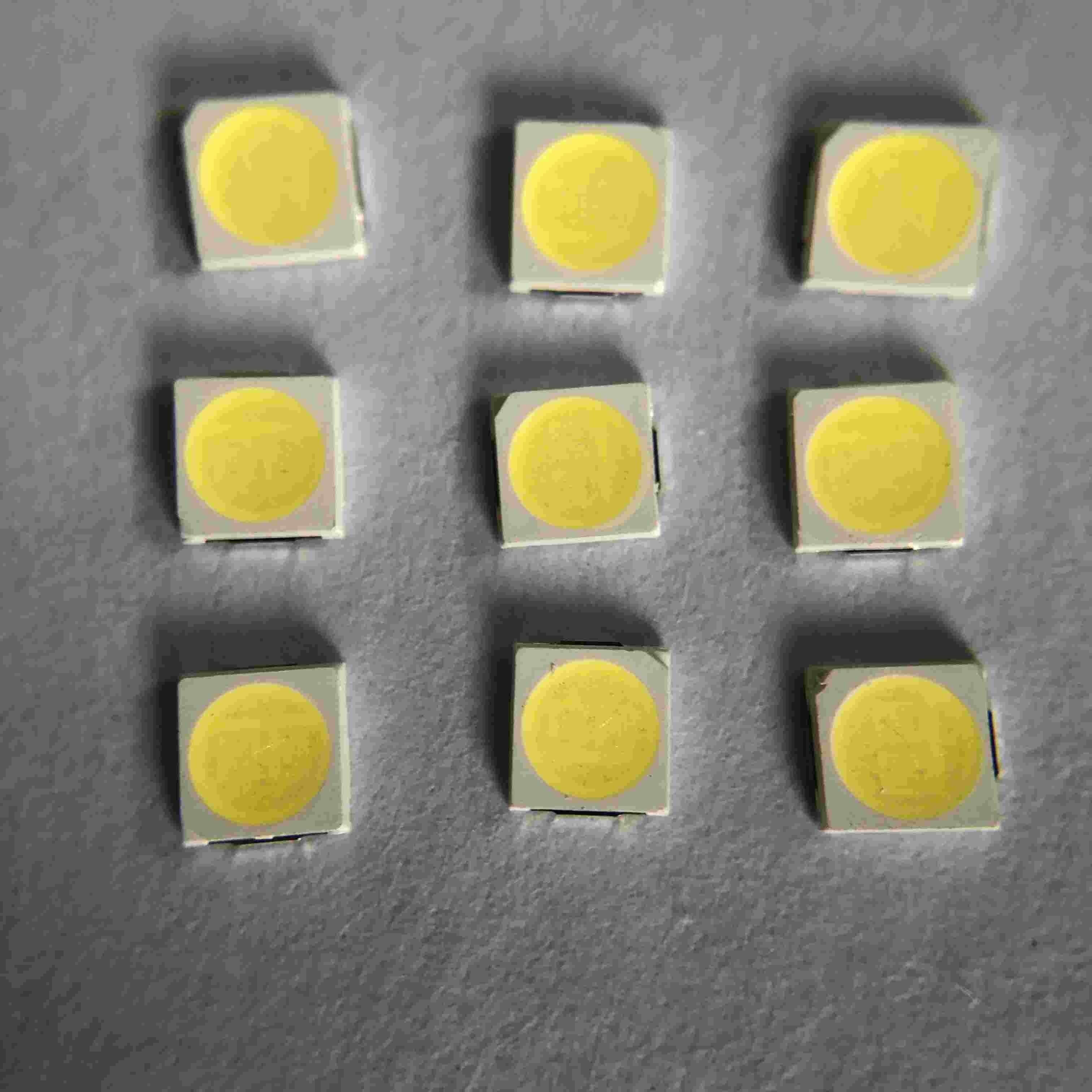

L'alto potere 36v 30ma 180lm PPT Smd 3030 ha condotto Chip For Wall Washing Lamp
Introduzione di applicazione:
Le lampade di lavaggio della parete, poichè il nome implica, hanno lasciato la luce lavano la parete come l'acqua. Pricipalmente sono usate per la decorazione architettonica e l'illuminazione come pure per la descrizione del profilo di grandi costruzioni. Poiché il LED ha le caratteristiche del risparmio energetico, di alta efficienza leggera, di colori ricchi e di tempo di impiego lungo, la parete che lava le lampade di altre sorgenti luminose è sostituita gradualmente dalla parete del LED che lava le lampade. I parametri tecnici della parete del LED che lavano le lampade sono generalmente simili alle lampade di proiezione del LED.
L'alto CHIP del lume 36V 30MA 180lm 3030 PPT SMD LED HA USATO PER LA LAMPADA di LAVAGGIO della PARETE
Dettagli rapidi:
| Tensione in ingresso (V): | 36V |
| Garanzia (anno): | di due anni |
| Tipo: | Smd ha condotto il chip 3030 |
| Accensione del servizio delle soluzioni: | Illuminazione e progettazione dei circuiti |
| Efficienza luminosa (lm/w): | 180lm |
| Durata della vita (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Chip Material: | INGAN |
| Emissione del colore: | BIANCO bianco/naturale caldo di White/COOL |
| Potere: | 1W |
| Angolo di visione (°): | 120 gradi |
| Indice di rappresentazione di colore (Ra): | 80 |
| Temperatura del colore: | 2700-6500K |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | Luce della palestra |
| Tipo del pacchetto: | Pacchetto del supporto di Suface |
| Corrente di andata: | 30MA |
| Dimensione: | 3.0*3.0*0.7mm |
| Imballaggio: | 4000 pc/rotolo |
Specificazione di prodotto:
Struttura del pacchetto:
Valutazioni massime assolute:
| Oggetto | Simbolo | Valutazioni massime assolute | Unità |
| Corrente di andata | SE | 30 | mA |
| Tensione inversa | Vr | 5 | V |
| Corrente di andata pulsata | IFP* | 30 | mA |
| Dissipazione di potere | Palladio | 0,5 | W |
| Temperatura di funzionamento | CIMA | -40~85 | ℃ |
| Temperatura di stoccaggio | Prova | -40~85 | ℃ |
| Scarica elettrostatica | ESD | 2000 (HBM) | V |
| Temperatura di giunzione | Tj | 120 | ℃ |
| Resistenza termica del LED | S-j di Rth | 33 | ℃/W |
Elenco di test di affidabilità del LED:
| Elemento della prova | Condizioni di prova | Norma | Qty (pc) | Ac/Re |
| Prova di vita | 25℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Temperatura elevata | 85℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Bassa temperatura | -40℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Calore di alta umidità |
85℃, 85%RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| Stoccaggio di bassa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Stoccaggio ad alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo di temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tasso cambiante temporaneo: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Shock termico | -40 ' C (15mins) --100 ' C (15mins), tempo cambiante <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Prova di vita di impulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| Prova di ESD (HBM) | prova di andata & inversa sia 3times di 2000V, di 200V/Step, |
CEA (Q101-001) |
20 | 0/1 |
| Resistenza di saldatura |
260±5℃, 10S, 3times Pretrattamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Decadimento di riflusso IV |
260±5℃, 10S, 1time Pretrattamento 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Criteri di giudizio | ||||
| Tensione di andata VF | Massimo-aumento di VF < 1=""> | |||
| IR corrente inverso | Massimo-aumento di IR < IRmax=""> | |||
| Intensità luminosa IV | IV decadimento < 40=""> | |||
|
Il ※ salda i criteri di prova di abilità: la copertura non è meno di 95% Nota: La misura sarà presa dopo che i campioni provati sono stati restituiti alle condizioni dell'ambiente normali (generalmente dopo due ore) |
||||
Imballaggio:
Avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatoio:
Quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi
La lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
Istruzioni SMT di saldatura di riflusso di SMT:
La saldatura di riflusso non dovrebbe essere fatta più di due volte
Nel saldare, non metta lo sforzo sul LED durante il riscaldamento
Il profilo raccomandato di saldatura di riflusso come seguire
Processo del prodotto:
