| Luogo di origine: | Suzhou |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 ISO-9001 ROHS |
| Numero di modello: | 1808 |
| Quantità di ordine minimo: | 5000pcs |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 GIORNI |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| Nome: | Colore bianco di SMD LED 1808 | Il TDC: | 2700K 3000K 6000K |
|---|---|---|---|
| tensione del nput (V): | 3v | Flusso luminoso (lm): | 6-9lm |
| Garanzia (anno): | 2 anni | Potere: | 0.06W |
| Orario di lavoro (ore): | 20000 | Indice di rappresentazione di colore (Ra): | 80 |
| Temperatura di funzionamento (℃): | -40-85 | Efficienza luminosa della lampada (lm/w): | 140 |
| Evidenziare: | Strumento LED 1808 dell'automobile,Mini LED 1808,LED di lunga vita 1808 |
||

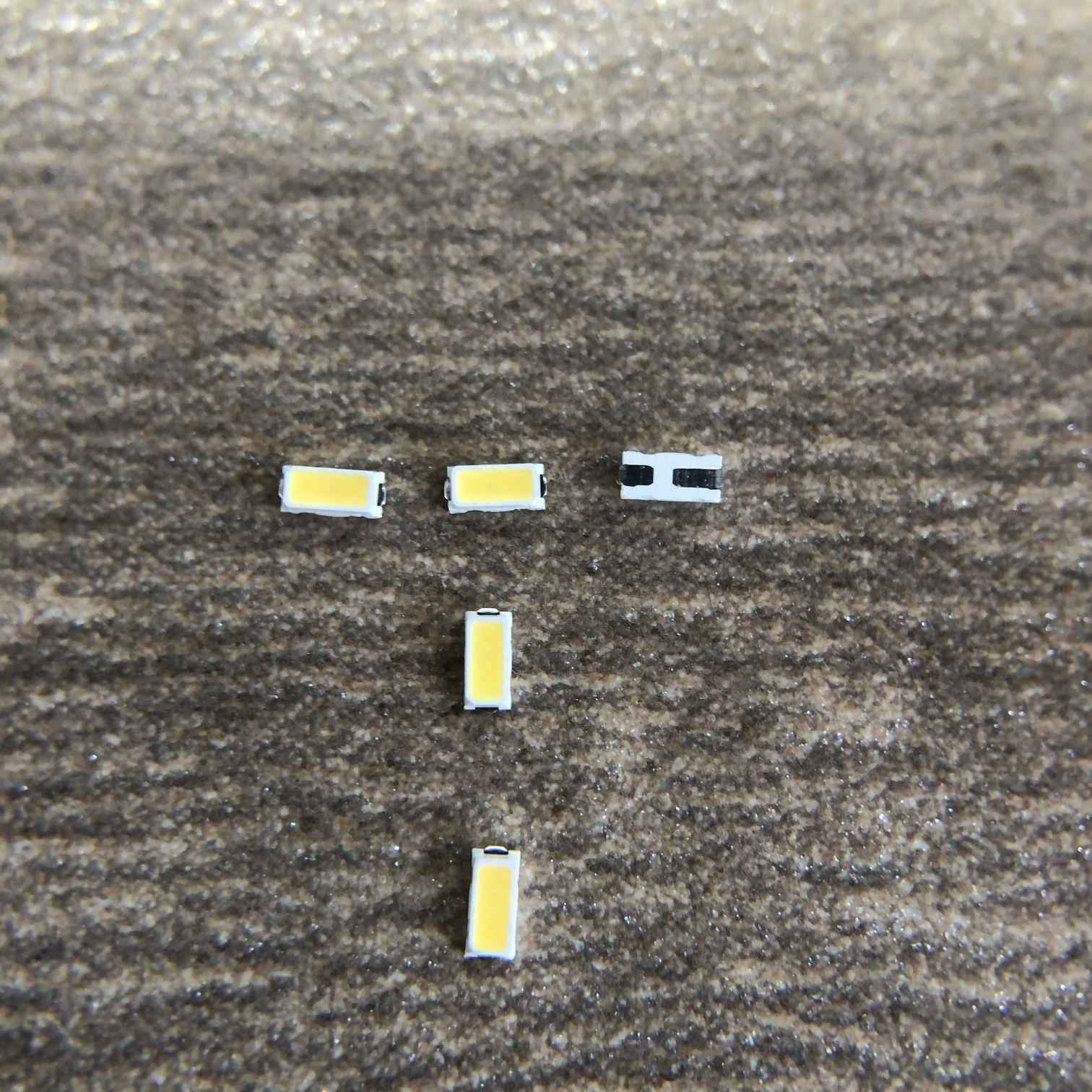

Mini Led And Longlife 1808 fa domanda per illuminazione dello strumento dell'automobile
La luminosità è continua e facile da controllare. La luminosità può essere continuamente regolato tramite adeguamento corrente o semplice di PWM: i prodotti sono ampiamente usati nella nuova industria di automobile di energia, piccolo tubo del nixie dell'elettrodomestico, casa astuta, l'industria del decoder, prodotti all'aperto di sport, prodotti digitali di Bluetooth, indicazione del segnale, illuminazione dello strumento dell'automobile, illuminazione, lampadina del telefono cellulare e striscia della luce di energia del LED, console del gioco del giocattolo, elettrodomestici, prodotti di comunicazione, strumenti, indicatori LCD del segnale della lampadina, illuminazione, fanali posteriori e strumenti automobilistici, grandi prodotti dell'applicazione dell'esposizione del LED ed altri campi, fornire ai clienti i prodotti di alta qualità ed a basso costo.
Il 1808 è uno dei prodotti d'imballaggio del LED più maturi nell'industria automobilistica, che completamente è stata verificata per la sue dimensione compatta ed affidabilità. È particolarmente adatto a varie norme d'imballaggio del LED. 1608 è disponibile in molte versioni con differenti livelli di luminosità e di colore.
Struttura del pacchetto:
4.Absolute valutazioni massime (Ta=25℃)
| Parametro | Simbolo | Unità | |
| Valutazione | |||
| Dissipazione di potere | Palladio | 60 | Mw |
| Corrente di andata | SE | 20 | mA |
| Corrente di andata di punta | IFP | 30 | mA |
| Temperatura di funzionamento | Topr | -30~85 | ℃ |
| Temperatura di stoccaggio | Tstg | -30~100 | ℃ |
| Temperatura di giunzione | Tj | 105 | ℃ |
| Scarica elettrostatica | ESD | 2000 (HBM) | V |
5.Electrical e caratteristiche ottiche (tum =25℃)
| Parametro | Simbolo | Condizione di prova | Min | Tipo | Massimo | Unità |
| Tensione di andata | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Flusso luminoso | ф | IF=20mA | 6 | - | 9 | LM |
| Temperatura del colore | Il TDC | IF=20mA | 2500 | - | 6500 | K |
| Corrente inversa | VR | VR=7V | 0 | μA | ||
| Colore che strappa indice | Ra | IF=20mA | 90 | - | ||
| Angolo di vista | 2θ1/2 | IF=20mA | 120 | grado | ||
curve di caratteristiche elettro-ottiche 6.Typical (Ta=25℃)
| Parametro | Simbolo | Condizione di prova | Min | Tipo | Massimo | Unità |
| Tensione di andata | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Flusso luminoso | ф | IF=20mA | 6 | - | 9 | LM |
| Temperatura del colore | Il TDC | IF=20mA | 2500 | - | 6500 | K |
| Corrente inversa | VR | VR=7V | 0 | μA | ||
| Colore che strappa indice | Ra | IF=20mA | 90 | - | ||
| Angolo di vista | 2θ1/2 | IF=20mA | 120 | grado | ||
Curve di caratteristiche elettro-ottiche tipiche (Ta=25℃)
Lista rigogliosa
IV rango:
| Min | Massimo | Unità | Circostanza |
| 6 | 7 | LM | IF=20mA |
| 7 | 8 | ||
| 8 | 9 |
Rango di VF:
| Min | Massimo | Unità | Circostanza |
| 2,7 | 2,8 | V | IF=20mA |
| 2,8 | 2,9 | ||
| 2,9 | 3,0 | ||
| 3,0 | 3,1 | ||
| 3,1 | 3,2 |
Prova di affidabilità
| Elemento della prova | Condizioni di prova | Norma | Qty (pc) |
| Prova di vita | 25℃, 1000Hrs@150mA | / | 20 |
| Temperatura elevata | 85℃, 1000Hrs@150mA | / | 20 |
| Bassa temperatura | -40℃, 1000Hrs@150mA | / | 20 |
| Calore di alta umidità |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 |
| Stoccaggio di bassa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Stoccaggio ad alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Ciclo di temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tasso cambiante temporaneo: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Shock termico | -40 ' C (15mins) --100 ' C (15mins), tempo cambiante <5mins> | MIL-STD-202G | 20 |
| Prova di vita di impulso | Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 |
| Prova di ESD (HBM) | prova di andata & inversa sia 3times di 2000V, di 200V/Step, |
CEA (Q101-001) |
20 |
| Resistenza di saldatura |
260±5℃, 10S, 3times Pretrattamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Decadimento di riflusso IV |
260±5℃, 10S, 1time Pretrattamento 30℃, 70%RH, 168Hours |
/ | 20 |
Avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatoio:
Quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi
La lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
Istruzioni SMT di saldatura di riflusso di SMT:
La saldatura di riflusso non dovrebbe essere fatta più di due volte
Nel saldare, non metta lo sforzo sul LED durante il riscaldamento
Il profilo raccomandato di saldatura di riflusso come seguire
Caratteristiche di prodotto:
Adotti il chip di buona qualità e la struttura, buona attenuazione ultra bassa antistatica della stabilità
Alta luminosità, rappresentazione di colore acceso bassa di attenuazione
70,80,90 95 opzioni minime di Istruzione Autodidattica
Forte saldatura e buona luce del non morto di stabilità
Serie del prodotto e logo della società sulla parte anteriore
Certificazione del CE ROHS LM80
Processo del prodotto:
