| Luogo di origine: | Suzhou |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 2835 |
| Quantità di ordine minimo: | 4000pcs |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| Nome: | Colore bianco di SMD LED 2835 | Applicazione: | scrittorio lampada |
|---|---|---|---|
| il TDC: | 4800-5200k | tensione del nput (V): | 3V |
| Potere: | 60ma | Flusso luminoso (lm): | 28-30 lm |
| Garanzia (anno): | 2 anni | Orario di lavoro (ore): | 20000 |
| Temperatura di funzionamento (℃): | -40-85 | Angolo di visione (°):: | 120 |
| Evidenziare: | SMD LED 2835 5000K,Colore bianco di SMD LED 2835,Chip principale di protezione degli occhi 2835 |
||

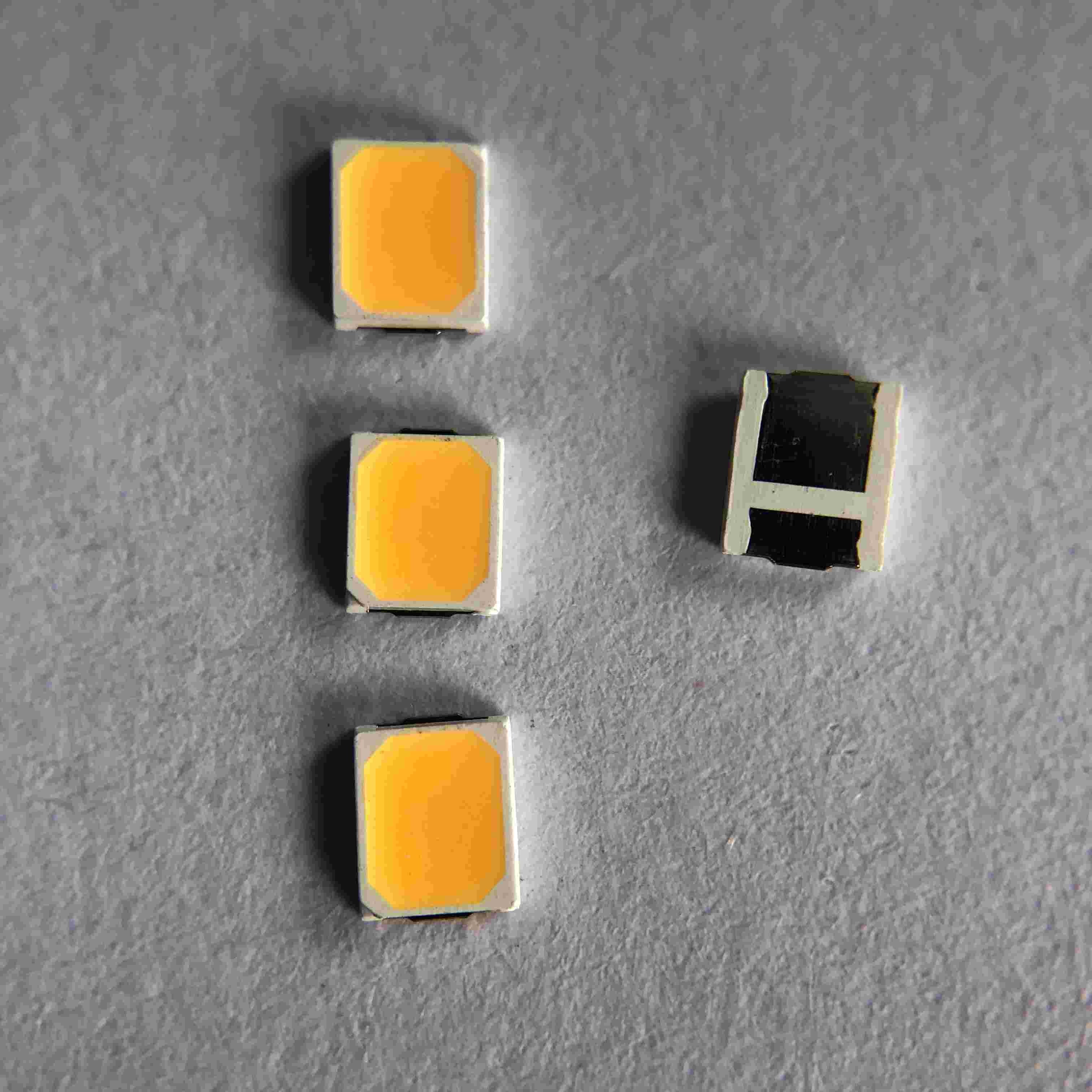

Spettro 5000K 28-30lm della lampada di scrittorio di protezione degli occhi 2835 per lo studente
Introduzione di applicazione:
Stroboscopico si riferisce allo stroboscopico che è ovviamente visibile all'occhio nudo ed allo stroboscopico che è invisibile all'occhio nudo. Quando la velocità stroboscopica sta battendosi ad una frequenza di più di 50 volte al secondo, l'occhio nudo non può percepire la luce stroboscopica. Se può essere osservato prendendo le foto con un telefono cellulare, la rimozione stroboscopica di occhio-cura è di prendere le foto con lo schermo del telefono cellulare e non c'è segno di stroboscopico. Soltanto l'oscillografo può individuare che la profondità dell'onda è di meno di 0,03
Dettagli rapidi:
| Tensione in ingresso (V): | 3V |
| Garanzia (anno): | di due anni |
| Tipo: | Smd ha condotto il chip 2835 |
| Accensione del servizio delle soluzioni: | Illuminazione e progettazione dei circuiti |
| Efficienza luminosa (lm/w): | 28-30lm |
| Durata della vita (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Chip Material: | INGAN |
| Emissione del colore: | colore bianco |
| Potere: | 0.2W |
| Angolo di visione (°): | 120 gradi |
| Indice di rappresentazione di colore (Ra): | 95 |
| Temperatura del colore: | 4800-5200k |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | lampada di scrittorio |
| Tipo del pacchetto: | Pacchetto del supporto di Suface |
| Corrente di andata: | 60MA |
| Dimensione: | 2.8*3.5*0.65mm |
| Imballaggio: | 4000 pc/rotolo |
Specificazione di prodotto:
Struttura del pacchetto:
Figura: schema circuitale sottile di serie di media potenza 0.2W
Tolleranza: ±0.2mm salvo indicazione contraria
Elettrodi: Lega di rame di placcatura dell'AG
Incapsulamento della resina: Resina del silicio
Pacchetto: Polimero termoresistente
Valutazioni massime assolute:
| Oggetto | Simbolo | Valutazioni massime assolute | Unità |
| Corrente di andata | SE | 60 | mA |
| Tensione inversa | Vr | 5 | V |
| Corrente di andata pulsata | IFP* | 80 | mA |
| Dissipazione di potere | Palladio | 0,2 | W |
| Temperatura di funzionamento | CIMA | -40~85 | ℃ |
| Temperatura di stoccaggio | Prova | -40~85 | ℃ |
| Scarica elettrostatica | ESD | 2000 (HBM) | V |
| Temperatura di giunzione | Tj | 120 | ℃ |
| Resistenza termica del LED | S-j di Rth | 30 | ℃/W |
Curve di caratteristiche elettro-ottiche tipiche:
Elenco di test di affidabilità del LED:
| Elemento della prova | Condizioni di prova | Norma | Qty (pc) | Ac/Re |
| Prova di vita | 25℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Temperatura elevata | 85℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Bassa temperatura | -40℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Calore di alta umidità |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 | 0/1 |
| Stoccaggio di bassa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Stoccaggio ad alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo di temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tasso cambiante temporaneo: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Shock termico | -40 ' C (15mins) --100 ' C (15mins), tempo cambiante <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Prova di vita di impulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Prova di ESD (HBM) | prova di andata & inversa sia 3times di 2000V, di 200V/Step, |
CEA (Q101-001) |
20 | 0/1 |
| Resistenza di saldatura |
260±5℃, 10S, 3times Pretrattamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Decadimento di riflusso IV |
260±5℃, 10S, 1time Pretrattamento 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
Imballaggio:
Avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatoio:
Quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi.
La lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
Istruzioni SMT di saldatura di riflusso di SMT:
La saldatura di riflusso non dovrebbe essere fatta più di due volte;
Nel saldare, non metta lo sforzo sul LED durante il riscaldamento;
Il profilo raccomandato di saldatura di riflusso come seguire;
Caratteristiche di prodotto:
Adotti il chip di buona qualità e la struttura, buona attenuazione ultra bassa antistatica della stabilità
Alta luminosità, rappresentazione di colore acceso bassa di attenuazione
70,80,90 95 opzioni minime di Istruzione Autodidattica
Forte saldatura e buona luce del non morto di stabilità
Serie del prodotto e logo della società sulla parte anteriore
Certificazione del CE ROHS LM80
Processo di produzione:
