| Luogo di origine: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | CE LM80 ROHS |
| Numero di modello: | 3030 |
| Quantità di ordine minimo: | 4000PCS |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| Nome: | Colore bianco di SMD LED 3030 | tensione del nput (V): | 36V |
|---|---|---|---|
| Il TDC: | 2700K 3000K 6000K | Potere: | 1W |
| Flusso luminoso (lm): | 170-180lm | Garanzia (anno): | 2 anni |
| Orario di lavoro (ore): | 20000 | Indice di rappresentazione di colore (Ra): | 80 |
| Temperatura di funzionamento (℃): | -40-85 | Applicazione: | luce della palestra |
| Evidenziare: | 36v ha condotto il chip rgb,3030 hanno condotto il chip rgb,il multi chip 3030 ha condotto |
||
Introduzione di applicazione:
Dalle High Schooi e dagli istituti universitari ai centri atletici pubblici e privati, l'illuminazione adeguata della palestra è deve. Per troppo tempo, le palestre ed altri centri sportivi hanno contato sulla vecchia, tecnologia antiquata per illuminare le loro aree.
Similmente, perché le palestre ed i centri sportivi dell'interno tendono ad avere soffitti alti, l'illuminazione adeguata può sfidare. Volete l'area essere abbastanza luminosa accendere tutta l'attività, ma inoltre non volete aggiungere l'abbagliamento inutile o aggiungere alla temperatura ambiente di una stanza.
Le luci del LED offrono l'illuminazione coerente e naturale con gli alti lumi che possono raggiungere ogni angolo di una stanza con anche, l'illuminazione costante. E perché i LED non emanano molto calore mentre funzionano, essi non contribuiscono alla temperatura globale della palestra, così portando i costi del condizionamento d'aria giù.
L'alto CHIP del lume 36V 30MA 180lm 3030 PPT SMD LED HA USATO PER LA LAMPADA della PALESTRA E LA LAMPADA di SPORT
Dettagli rapidi:
| Tensione in ingresso (V): | 36V |
| Garanzia (anno): | di due anni |
| Tipo: | Smd ha condotto il chip 3030 |
| Accensione del servizio delle soluzioni: | Illuminazione e progettazione dei circuiti |
| Efficienza luminosa (lm/w): | 180lm |
| Durata della vita (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Chip Material: | INGAN |
| Emissione del colore: | BIANCO bianco/naturale caldo di White/COOL |
| Potere: | 1W |
| Angolo di visione (°): | 120 gradi |
| Indice di rappresentazione di colore (Ra): | 80 |
| Temperatura del colore: | 2700-6500K |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | Luce della palestra |
| Tipo del pacchetto: | Pacchetto del supporto di Suface |
| Corrente di andata: | 30MA |
| Dimensione: | 3.0*3.0*0.7mm |
| Imballaggio: | 4000 pc/rotolo |
Specificazione di prodotto:

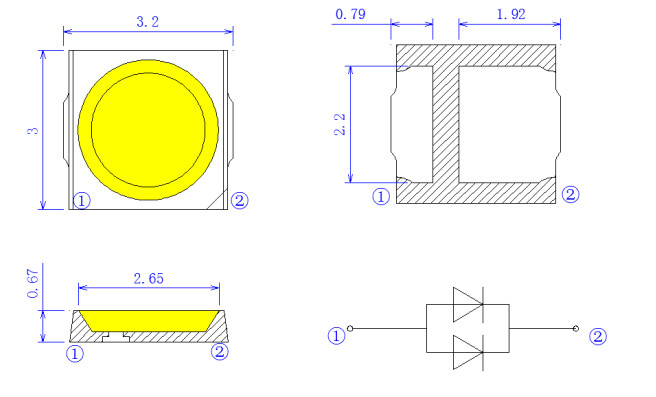

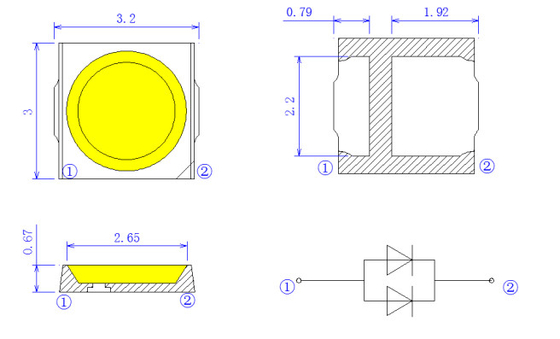

Struttura del pacchetto:
Valutazioni massime assolute:
| Oggetto | Simbolo | Valutazioni massime assolute | Unità |
| Corrente di andata | SE | 30 | mA |
| Tensione inversa | Vr | 5 | V |
| Corrente di andata pulsata | IFP* | 30 | mA |
| Dissipazione di potere | Palladio | 0,5 | W |
| Temperatura di funzionamento | CIMA | -40~85 | ℃ |
| Temperatura di stoccaggio | Prova | -40~85 | ℃ |
| Scarica elettrostatica | ESD | 2000 (HBM) | V |
| Temperatura di giunzione | Tj | 120 | ℃ |
| Resistenza termica del LED | S-j di Rth | 33 | ℃/W |
Elenco di test di affidabilità del LED:
| Elemento della prova | Condizioni di prova | Norma | Qty (pc) | Ac/Re |
| Prova di vita | 25℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Temperatura elevata | 85℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Bassa temperatura | -40℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Calore di alta umidità |
85℃, 85%RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| Stoccaggio di bassa temperatura | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Stoccaggio ad alta temperatura | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Ciclo di temperatura | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), tasso cambiante temporaneo: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Shock termico | -40 ' C (15mins) --100 ' C (15mins), tempo cambiante <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Prova di vita di impulso
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| Prova di ESD (HBM) | prova di andata & inversa sia 3times di 2000V, di 200V/Step, |
CEA (Q101-001) |
20 | 0/1 |
| Resistenza di saldatura |
260±5℃, 10S, 3times Pretrattamento 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Decadimento di riflusso IV |
260±5℃, 10S, 1time Pretrattamento 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Criteri di giudizio | ||||
| Tensione di andata VF | Massimo-aumento di VF < 1=""> | |||
| IR corrente inverso | Massimo-aumento di IR < IRmax=""> | |||
| Intensità luminosa IV | IV decadimento < 40=""> | |||
|
Il ※ salda i criteri di prova di abilità: la copertura non è meno di 95% Nota: La misura sarà presa dopo che i campioni provati sono stati restituiti alle condizioni dell'ambiente normali (generalmente dopo due ore) |
||||
Imballaggio:
Avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatoio:
Quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi
La lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
Istruzioni SMT di saldatura di riflusso di SMT:
La saldatura di riflusso non dovrebbe essere fatta più di due volte
Nel saldare, non metta lo sforzo sul LED durante il riscaldamento
Il profilo raccomandato di saldatura di riflusso come seguire
