| Luogo di origine: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 2835 |
| Quantità di ordine minimo: | 4000PCS |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |

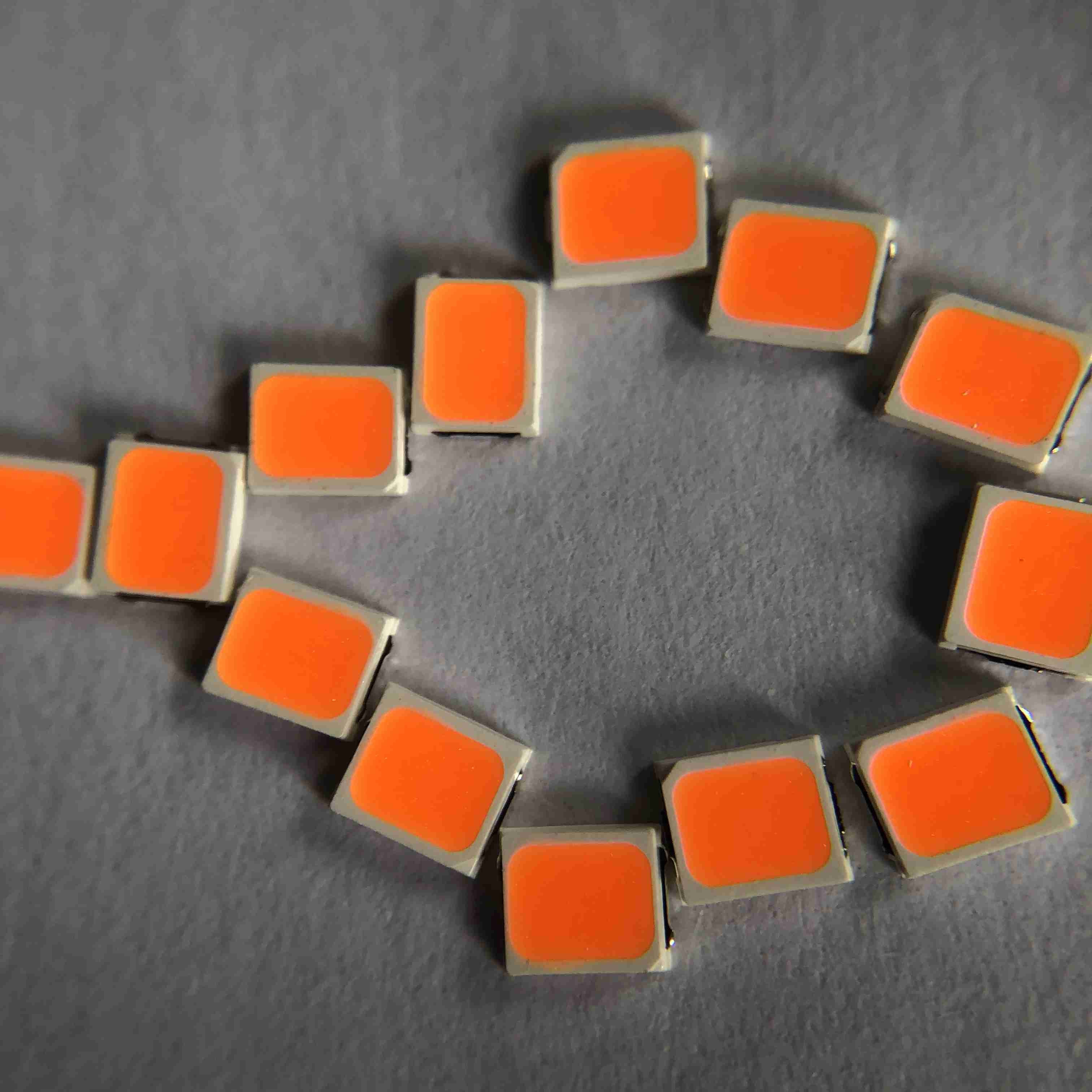

| Nome: | Colore rosso di SMD LED 2835 | Applicazione: | Supermercati a catena, centri commerciali |
|---|---|---|---|
| tensione del nput (V): | 50-54V | Potere: | 20MA |
| Flusso luminoso (lm): | 15-20lm | (nanometro): | 615-620NM |
| Garanzia (anno): | 2 anni | Orario di lavoro (ore): | 20000 |
| Temperatura di funzionamento (℃): | -40-85 | Angolo di visione (°):: | 120 |
| Evidenziare: | chip del proiettore principale 2835,54v ha condotto il chip del proiettore,spettro completo del chip principale 2835 |
||
Introduzione di applicazione:
La banda di luce flessibile del LED adotta FPC come il circuito dell'assemblea e la toppa LED per l'assemblea, di modo che lo spessore del prodotto è soltanto lo spessore di una moneta e non occupa lo spazio; Le specifiche generali includono 18 LED con una lunghezza di 30cm, 24 LED, di 15 LED con una lunghezza di 50cm, 24 LED, di 30 LED, ecc. Ci sono inoltre 60cm, 80cm, utenti differenti ecc. hanno specifiche differenti. Può essere tagliato a volontà o essere esteso a volontà senza colpire la luminescenza. Il materiale di FPC è molle e può essere piegato, piegato e ferisce arbitrariamente. Può muoversi liberamente ed espandersi nello spazio tridimensionale senza rompersi. È adatto a posti irregolari ed a posti con spazio stretto. Poiché può essere piegato e ferisce arbitrariamente, è adatto a tutta la combinazione di vari modelli nella pubblicità della decorazione.
Lo smd di alta luminosità ha condotto 2835 verde blu rossi 54v per il centro commerciale, la luce del segno, le illuminazione della scatola
Dettagli rapidi:
| Tensione in ingresso (V): | 50-54V |
| Garanzia (anno): | di due anni |
| Tipo: | Smd ha condotto il chip 2835 |
| Accensione del servizio delle soluzioni: | Illuminazione e progettazione dei circuiti |
| Efficienza luminosa (lm/w): | 15-20lm 30-35 lm 130-140LM |
| Durata della vita (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Chip Material: | INGAN |
| Emissione del colore: | RGB |
| Potere: | 1w |
| Angolo di visione (°): | 120 gradi |
| Indice di rappresentazione di colore (Ra): | 80 |
| Borsa d'imballaggio: | 220*240nm |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | Studio di nozze, decorazione domestica |
| Tipo del pacchetto: | Pacchetto del supporto di Suface |
| Corrente di andata: | 20MA |
| Dimensione: | 2.8*3.5*0.65mm |
| Imballaggio: | 4000 pc/rotolo |
Specificazione di prodotto:

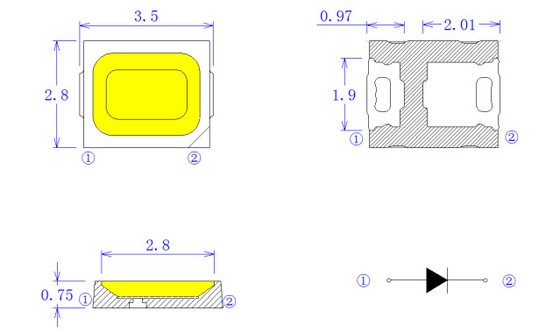

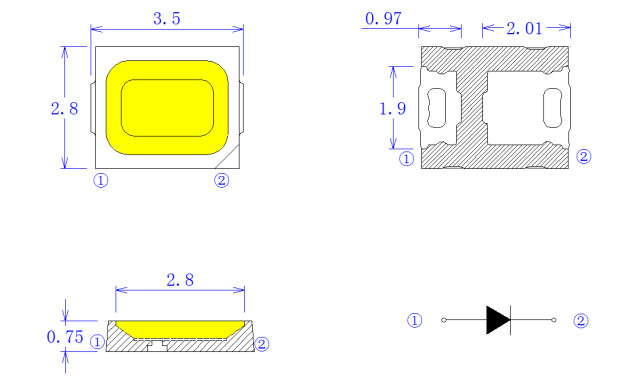

Struttura del pacchetto:
Valutazioni massime assolute:
| Oggetto | Simbolo | Valutazioni massime assolute | Unità | |
| Corrente di andata | SE | 150 | mA | |
| Tensione inversa | Vr | 5 | V | |
| Corrente di andata pulsata | IFP* | 180 | mA | |
| Dissipazione di potere | Palladio | 0,5 | W | |
| Temperatura di funzionamento | CIMA | -40~85 | ℃
|
|
| Temperatura di stoccaggio | Prova | -40~85 | ℃ | |
| Scarica elettrostatica | ESD | 2000 (HBM) | V | |
| Temperatura di giunzione | Tj | 120 | ℃ | |
| Resistenza termica del LED | S-j di Rth | 28 | ℃/W |
Curve di caratteristiche elettro-ottiche tipiche:
Elenco di test di affidabilità del LED:
|
Elemento della prova |
Condizioni di prova |
Norma |
Qty (pc) |
Ac/Re |
|
Prova di vita |
25℃, 1000Hours@150mA |
/ |
20 |
0/1 |
|
Temperatura elevata |
85℃, 1000Hours@150mA |
/ |
20 |
0/1 |
|
Bassa temperatura |
-40℃, 1000Hours@150mA |
/ |
20 |
0/1 |
|
Calore di alta umidità |
85℃, RH di 85%, 1000Hours@150mA |
/ |
20 |
0/1 |
|
Stoccaggio di bassa temperatura |
-40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
0/1 |
|
Stoccaggio ad alta temperatura |
100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
0/1 |
|
Ciclo di temperatura |
(-40 ' C 30mins --25' C (5mins)--100 ' C (30mins), tasso cambiante temporaneo: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
0/1 |
|
Shock termico |
-40 ' C (15mins) --100 ' C (15mins), tempo cambiante<5mins> |
MIL-STD-202G |
20 |
0/1 |
|
Prova di vita di impulso |
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA |
/ |
20 |
0/1 |
|
Prova di ESD (HBM) |
2 provedi andata & inverse sia 3times di000V, di200V/Step, |
CEA (Q101-001) |
20 |
0/1 |
|
Resistenza di saldatura |
260±5℃, 10S, 3volte ℃ di pretrattamento 30, 70%RH |
JEITA ED-4701 300 302 |
20 |
0/1 |
|
Decadimento di riflusso IV |
260±5℃, 10S, 1volta ℃ di pretrattamento 30, 70%RH, 168Hours |
/ |
20 |
0/1 |
|
Criteri di giudizio |
||||
|
Tensione di andata VF |
Massimo-aumento 1.1x <>di VF |
|||
|
IR corrente inverso |
Massimo-aumento di IR < IRmax=""> |
|||
|
Intensità luminosa IV |
IV decadimento < 40=""> |
|||
|
Il ※ salda i criteri di prova di abilità: la copertura non è meno di 95% Nota: La misura sarà presa dopo che i campioni provati sono stati restituiti alle condizioni dell'ambiente normali (generalmente dopo due ore) |
||||
Imballaggio:
Avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatoio:
Quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi
La lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
Istruzioni SMT di saldatura di riflusso di SMT:
La saldatura di riflusso non dovrebbe essere fatta più di due volte
Nel saldare, non metta lo sforzo sul LED durante il riscaldamento
Il profilo raccomandato di saldatura di riflusso come seguire
Caratteristiche di prodotto:
Adotti il chip di buona qualità e la struttura, buona attenuazione ultra bassa antistatica della stabilità
Alta luminosità, rappresentazione di colore acceso bassa di attenuazione
70,80,90 95 opzioni minime di Istruzione Autodidattica
Forte saldatura e buona luce del non morto di stabilità
Serie del prodotto e logo della società sulla parte anteriore
Certificazione del CE ROHS LM80
