| Luogo di origine: | SUZHOU |
|---|---|
| Marca: | PHOENIX |
| Certificazione: | LM80 CE ROHS |
| Numero di modello: | 2835 |
| Quantità di ordine minimo: | 4000PCS |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 4000PCS /ROLL |
| Tempi di consegna: | 7-10 giorni |
| Termini di pagamento: | Western Union, MoneyGram, T/T |
| Capacità di alimentazione: | 800KK AL MESE |
| Nome: | Colore verde di SMD LED 2835 | Applicazione: | logo, segno, scatole di luce, luce di mostra |
|---|---|---|---|
| tensione del nput (V): | 18V | Potere: | 30MA |
| Flusso luminoso (lm): | 29lm-32lm | (nanometro): | 445-455nm |
| Garanzia (anno): | 2 anni | Orario di lavoro (ore): | 20000 |
| Temperatura di funzionamento (℃): | -40-85 | Angolo di visione (°):: | 120 |
| Evidenziare: | il rgbw 30ma ha condotto il chip,il rgbw 18v ha condotto il chip,l'alto potere di 30ma Rgbw ha condotto il pacchetto |
||
Introduzione di applicazione:
Progettazione laterale della guida di luce, luce uniforme; Struttura di cristallo trasparente: quando la scatola leggera è accesa, circondare del telaio è brillante ed il materiale acrilico ottico importato ha un bello aspetto; Ultra sottile: lo spessore è soltanto 8mm-10mm; Sorgente luminosa del LED: tempo di impiego più sicuro, economizzatore d'energia, più lungo, facile sostituire le immagini; Installazione conveniente: ci sono molti modi disporre sulla tavola e sulla parete; Applicabile a: bar di hotel, fast food, catena di negozi, studio della foto di nozze, decorazione interna, insegna della società, esposizione del regalo, esposizione della finestra, esposizione della mostra ed altri posti

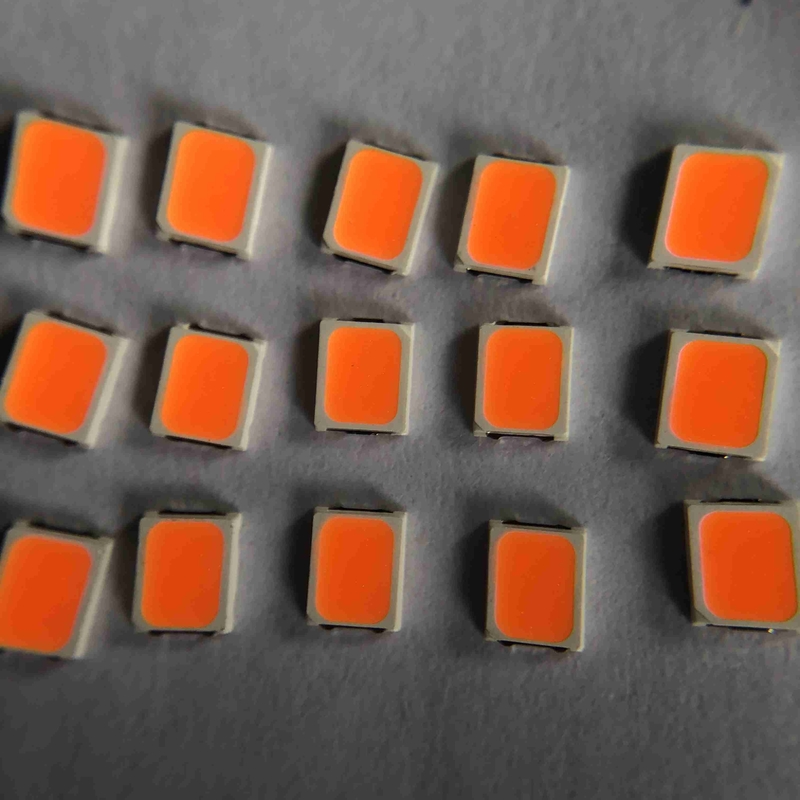

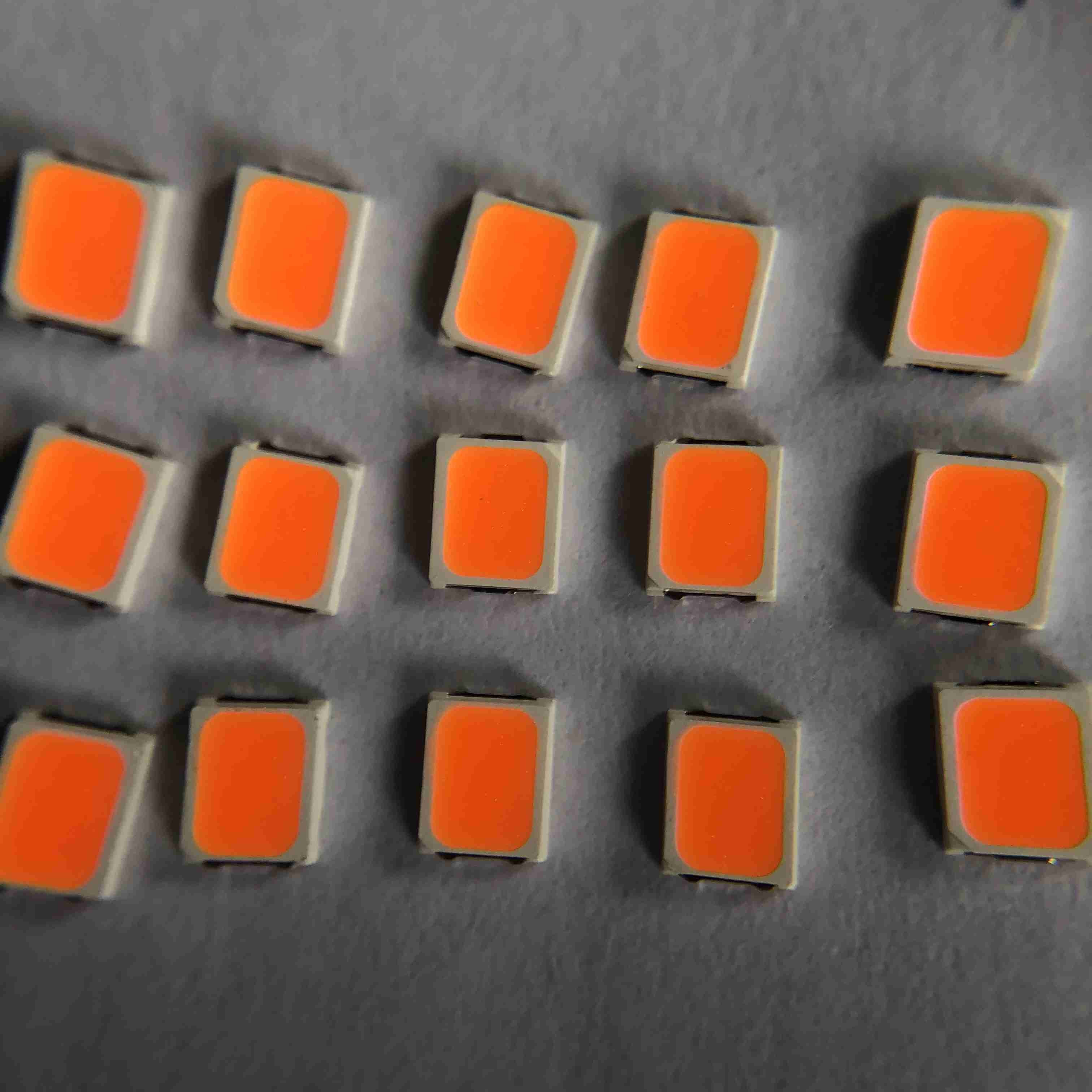

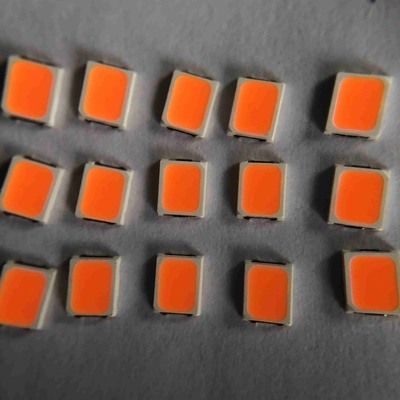

Lo smd ad alta tensione di 18v 30ma ha condotto il rosa verde blu rosso di rgb del chip per la luce del segno della luce di mostra
Dettagli rapidi:
| Tensione in ingresso (V): | 18-20V |
| Garanzia (anno): | di due anni |
| Tipo: | Smd ha condotto il chip 2835 |
| Accensione del servizio delle soluzioni: | Illuminazione e progettazione dei circuiti |
| Efficienza luminosa (lm/w): | 29-32lm |
| Durata della vita (ore): | 50000 |
| Orario di lavoro (ore): | 20000 |
| Chip Material: | INGAN |
| Emissione del colore: | Verde blu rosso |
| Potere: | 0.2W |
| Angolo di visione (°): | 120 gradi |
| Indice di rappresentazione di colore (Ra): | 80 |
| Borsa d'imballaggio: | 220*240nm |
| Luogo d'origine: | Suzhou, Jiangsu |
| Applicazione: | Mostra, luci del segno |
| Tipo del pacchetto: | Pacchetto del supporto di Suface |
| Corrente di andata: | 30MA |
| Dimensione: | 2.8*3.5*0.65mm |
| Imballaggio: | 4000 pc/rotolo |
Specificazione di prodotto:
Dimensione del profilo:
Valutazioni massime assolute:
| Oggetto | Simbolo | Massimo | Unità |
| Dissipazione di potere | Palladio | 1 | W |
| Corrente di andata continua | IFmax | 60 | mA |
| Picco in avanti corrente (1/10 di larghezza di impulso del duty cycle 10ms) | IFP | 80 | mA |
| Tensione inversa | VR | 5 | V |
| Scarica elettrostatica (HBM) | ESD | 2000 | V |
| Gamma di temperatura di funzionamento | Topr | -40 - +85 | ℃ |
| Gamma di temperature di stoccaggio | Tstg | -40 - +85 | ℃ |
| Temperatura principale di yunction | Tj | 125 | ℃ |
Caratteristiche elettriche/ottiche:
| Oggetto | Simbolo | Circostanza | Colore | Min | Tipo | Massimo | Unità |
|
Tensione di andata |
VF |
IF=60mA |
R | 17,5 | 18,5 | 19 | V |
| G | 17,5 | 18,5 | 19 | V | |||
| B | 17,5 | 18,5 | 19 | V | |||
| Angolo di visione | 2θ1/2 | IF=60mA | R/G/B | - | 120 | - | Grado |
|
Intensità luminosa |
IV |
Io IF=60mA
|
R | - | LM | ||
| G | - | LM | |||||
| B | - | LM | |||||
|
Lunghezza d'onda |
|
IF=60mA | R | 615 | - | 620 | nanometro |
| G | 515 | - | 520 | nanometro | |||
| B | 452 | - | 457,5 | nanometro | |||
| Corrente inversa | Ir | Vr=7V | R/G/B | 0 | 1 | uA | |
| Resistenza termica | Rth (j-s) | IF=60mA | R/G/B | 28 | ℃/W |
Curve caratteristiche elettro-ottiche tipiche:
Elementi e stati della prova di affidabilità:
| No. | Oggetto | Condizioni di prova |
Prova hr/cycle/time |
Campione Q'ty |
Ac∕Re | |
| 1 | Calore della lega per saldatura | IMPIEGATI: 260℃±5℃; sec 5±1 | 2 volte | 30 pc | 0∕1 | |
| 2 | ※ Della prova di abilità della lega per saldatura | IMPIEGATI: 235℃±5℃; sec 3±1 | 1 volta | 5 pc | 0∕1 | |
| 3 | Ciclo di temperatura |
H: +100℃ 30min. ∫5min. L: - 40℃ 30min. |
100 cicli | 20 pc | 0∕1 | |
| 4 | Shock termico |
H: +100℃ 5min. ∫ L: - 40℃ 5min. |
50 cicli | 20 pc | 0∕1 | |
| 5 | Stoccaggio ad alta temperatura | IMPIEGATI: 100℃ | 1000 ore | 20 pc | 0∕1 | |
| 6 | Stoccaggio di bassa temperatura | IMPIEGATI: - 40℃ | 1000 ore | 20 pc | 0∕1 | |
| 7 | Durata di funzionamento di CC | SE =IFmax | 1000 ore | 20 pc | 0∕1 | |
| 8 |
Temperatura elevata Alta umidità |
85℃∕85%R.H. | 1000 ore | 20 pc | 0∕1 | |
| 9 | Collaudo a scosse |
100~2000Hz; 98.1m/s2 X, Y, direzione di Z |
2 ore | 20 pc | 0∕1 | |
| 10 | Prova cadere | Pallet sopra messo; altezza: 75cm | 3 volte | 20 pc | 0∕1 | |
| Criteri di giudizio | ||||||
| Tensione di andata VF | Massimo-aumento di VF < 1=""> | |||||
| IR corrente inverso | Massimo-aumento Rmax < I="">di IR | |||||
| Intensità luminosa IV | IV decadimento < 40=""> | |||||
|
Il ※ salda i criteri di prova di abilità: la copertura non è meno di 95% Nota: La misura sarà presa dopo che i campioni provati sono stati restituiti alle condizioni dell'ambiente normali (generalmente dopo due ore) |
||||||
Imballando ed istruzione di spedizione:
Avvertenze:
Il materiale incapsulato del LED è silicone. Di conseguenza i LED hanno una superficie molle sul
Cima del pacchetto. La pressione alla superficie superiore sarà influenza all'affidabilità del LED. Le precauzioni dovrebbero essere prese per evitare la forte pressione sul divisorio incapsulato. Così quando consumare l'ugello di raccolto, la pressione sulla resina di silicone dovrebbe essere adeguata.
Saldatoio:
Quando la mano che salda, la temperatura del ferro deve più di meno di 300℃ per 3 secondi
La lega per saldatura della mano dovrebbe essere fatta soltanto una cronometra
Istruzioni SMT di saldatura di riflusso di SMT:
La saldatura di riflusso non dovrebbe essere fatta più di due volte
Nel saldare, non metta lo sforzo sul LED durante il riscaldamento
Il profilo raccomandato di saldatura di riflusso come seguire
Caratteristiche di prodotto:
Adotti il chip di buona qualità e la struttura, buona attenuazione ultra bassa antistatica della stabilità
Alta luminosità, rappresentazione di colore acceso bassa di attenuazione
70,80,90 95 opzioni minime di Istruzione Autodidattica
Forte saldatura e buona luce del non morto di stabilità
Serie del prodotto e logo della società sulla parte anteriore
Certificazione del CE ROHS LM80
